W następnej części omówione zostanie tworzenie wentylowanego otworu o nazwie Kratka.
- Upewnij się, że w folderze Bryły widoczność dolnej bryły i wypukłej bryły jest wyłączona. Włącz widoczność dużej górnej bryły.Uwaga: W przypadku wyłączenia widoczności brył program Inventor nie uwzględni ich w operacji elementu.

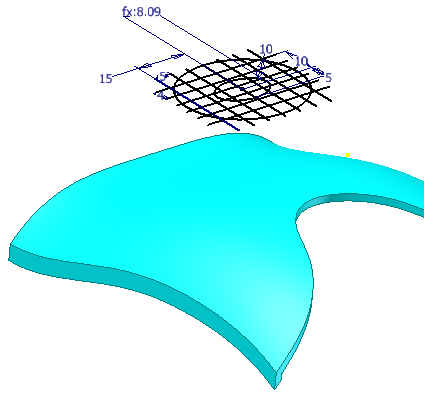

- Włącz widoczność Szkicu kratki w przeglądarce.
-
Na karcie Model 3D w panelu Część plastikowa kliknij polecenie Kratka. - Na szkicu kratki wybierz dużą zewnętrzną elipsę, aby spełnić wymogi opcji wyboru Profil na karcie Obwiednia. Zatwierdź ustawienia domyślne rozmiaru.

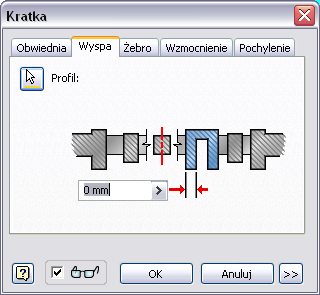

- Wybierz kartę Wyspa, a następnie wybierz małą elipsę środkową, aby spełnić wymogi opcji wyboru Profil. Zatwierdź wartość domyślną 0-mm.

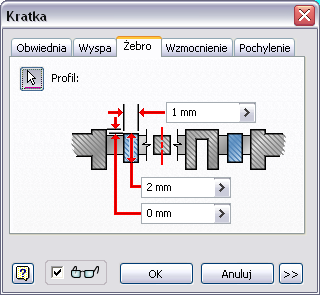

- Wybierz kartę Żebro, a następnie wybierz wszystkie pozostałe geometrie linii, aby spełnić wymogi opcji wyboru Żebro. Zatwierdź ustawienia domyślne rozmiaru.

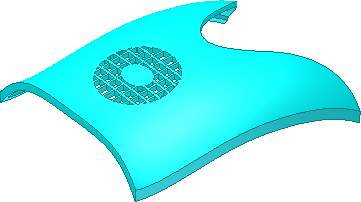

- Kliknij przycisk OK, aby utworzyć kratkę wentylacyjną.

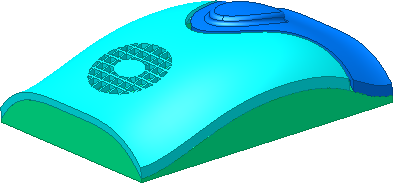

- Włącz widoczność wszystkich brył.
- Zapisz plik.
Gratulacje — zakończone zostało ćwiczenie Splajn i powierzchnie.
