Utwórz wypukły element

W następnej części omówione zostanie tworzenie wypukłego elementu.

1. Włącz widoczność Wypukłego szkicu w przeglądarce.
2. Wyłącz widoczność dolnej bryły i dużej górnej bryły.
   Uwaga: Wyłącz widoczność brył, których nie dotyczy ta operacja i pozwól programowi Inventor wybrać bryłę do operacji automatycznej.

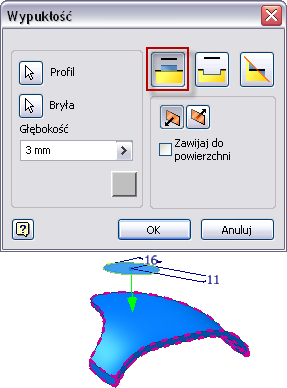

3. Uruchom polecenie Wypukłość.
4. Ustaw Głębokość na 3-mm.
5. Wybierz opcję Wypukłość z powierzchni.

6. Kliknij przycisk OK, aby utworzyć wypukły element.
7. Uruchom polecenie Zaokrąglanie.

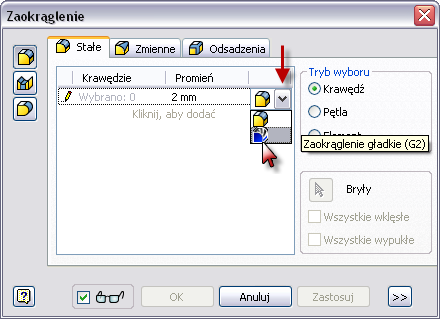

8. W oknie dialogowym Zaokrąglanie wprowadź 2-mm jako wartość Promienia.
9. Wybierz listę rozwijaną i ustaw typ zaokrąglania na Gładki (G2).

   Kliknij ikonę ołówka, aby zmienić na tryb wyboru.


10. Wybierz górną i dolną krawędź wypukłego elementu, a następnie kliknij przycisk OK, aby utworzyć zaokrąglenia.

11. Zapisz plik.
