Pierwszy widok w nowym rysunku jest widokiem bazowym. Na wstążce kliknij
kartę Wstaw widoki
panel Utwórz
Baza
aby dodać dodatkowe rzuty bazowe do rysunku.
Widok bazowy jest podstawą dla kolejnych widoków. Widok bazowy:
- Ustawia wartości domyślne dla widoków pochodnych.
- Może być użyty do utworzenia rzutu, widoku pomocniczego, przekroju i szczegółu.
|
|
- Na wstążce kliknij
kartę Wstaw widoki
panel Utwórz
Baza
.
- Na karcie Komponent określ opcje widoku:
- Określ plik modelu lub prezentacji.
Uwaga: Polecenie Rzut bazowy jako źródło wstawianego widoku domyślnie wybiera ostatni aktywny dokument modelu. Jeśli ostatni aktywny dokument modelu jest zamknięty, żaden model nie jest wybierany automatycznie.
- Aby wybrać plik modelu, kliknij strzałkę rozwijania listy obok pola Plik. Wybierz polecenie Otwórz istniejący plik, aby wyszukać plik spoza repozytorium. Wybierz polecenie Otwórz z przycisku Vault, aby przeglądać pliki w repozytorium.
Uwaga: Można utworzyć widok pliku zawierającego jedynie szkice. Szkice 2D muszą być równoległe do widoku.
- W zależności od typu pliku można również wybrać
reprezentację widoku projektu
, składnik iAssembly, reprezentację pozycyjną, reprezentację poziomu szczegółu, widok konstrukcji blachowej,
grupę konstrukcji spawanej
, lub
widok prezentacji
.
- Wybierz orientację widoku z listy lub kliknij przycisk Widok niestandardowy, aby określić niestandardowy widok.
- Na karcie Stan modelu ustaw stan konstrukcji spawanej lub elementu iAssembly lub iPart, który ma zostać użyty w widoku rysunkowym. Dostępne opcje zależą od typu pliku użytego do utworzenia widoku.
- Na karcie Opcje wyświetlania ustaw odniesienia i opcje wyświetlania widoku. Dostępne opcje zależą od typu pliku użytego do utworzenia widoku.
- Ustaw dodatkowe opcje:
- Określ skalę widoku i przełącz widoczność oznaczenia widoku na rysunku (włącz lub wyłącz). Jeśli zachodzi taka potrzeba, kliknij przycisk Edytuj etykietę widoku, aby edytować etykietę widoku w oknie dialogowym Formatowanie tekstu.
- Jeśli chcesz jednocześnie utworzyć widok bazowy i rzuty, sprawdź, czy pole wyboru Utwórz rzuty zaraz po utworzeniu widoku bazowego jest zaznaczone.

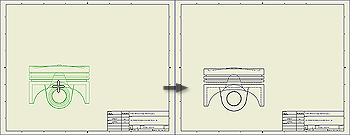

- W oknie graficznym przesuń podgląd do wybranego położenia i kliknij, aby umieścić widok.
|
|
|
Uwaga: Części ze strukturą zestawienia komponentów jako odniesieniem nie są ujęte w formule tworzenia domyślnego rozmiaru obrysu widoku. W wyniku tego Części z odniesienia w widokach rysunkowych mogą zostać przycięte. Aby zwiększyć rozmiar obrysu widoku, zwiększ wartość w polu Margines na karcie Stan modelu w oknie dialogowym Widok rysunkowy.
|
Wskazówka: Domyślne ustawienia i wartości w oknie dialogowym Widok rysunkowy są definiowane w bieżącym standardzie i mogą zostać zmienione za pomocą Edytora stylów i standardów.
Pokaż, jak utworzyć widok bazowy
