Utworzymy teraz szkic na płaszczyźnie konstrukcyjnej. W dalszej części ćwiczenia szkic ten zostanie odbity względem osi X części. Służy on do odcinania lub wyciągania fragmentów materiału z walcowatego elementu części.
- Kliknij dowolną z czterech krawędzi płaszczyzny konstrukcyjnej.

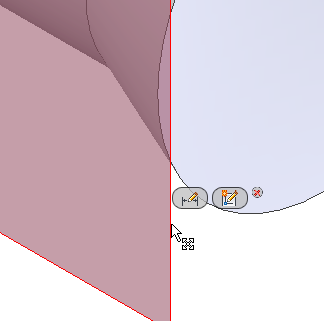

- Gdy pojawi się minipasek narzędzi, kliknij drugi przycisk od prawej, o nazwie Utwórz szkic.

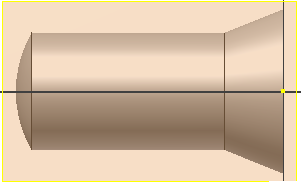

- Widok zostaje automatycznie obrócony równolegle do płaszczyzny XY. Dzieje się tak, ponieważ opcja Patrz na płaszczyznę szkicu przy tworzeniu szkicu na karcie Szkic okna dialogowego Opcje aplikacji jest aktywna.
Nowy element, Szkic2, zostaje dodany do przeglądarki modeli.
