W kolejnej części ćwiczenia utworzymy płaszczyznę konstrukcyjną odsuniętą od domyślnej płaszczyzny XY początku części. Płaszczyzna konstrukcyjna stanowi bazę do nowego szkicu.
-
Kliknij strzałkę w dół na karcie Model panel
Elementy konstrukcyjne polecenie Płaszczyzna na wstążce. Następnie wybierz opcję Odsunięcie od płaszczyzny z menu rozwijanego Płaszczyzna
. - Ponownie zwróć uwagę na przeglądarkę modeli obok okna graficznego. Folder Początek powinien być nadal rozwinięty. Jeśli nie jest, kliknij przycisk +, by rozwinąć folder Początek części.
- Tak jak poprzednio, przesuń kursor na obiekty Płaszczyzna YZ, Płaszczyzna XZ oraz Płaszczyzna XY w przeglądarce. Gdy płaszczyzny początkowe zostają wyróżnione w oknie graficznym, zapamiętaj, który z elementów w przeglądarce odpowiada której płaszczyźnie początkowej w oknie graficznym.
- Kliknij element Płaszczyzna XY. Następnie utworzymy płaszczyznę konstrukcyjną równoległą do domyślnej płaszczyzny XY (wyróżnionej na niebiesko), lecz w określonej od niej odległości.

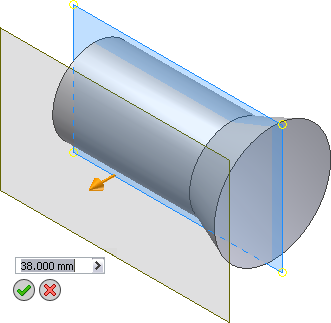

- Kliknij złoty strzałkowy manipulator odległości i przeciągnij równoległą płaszczyznę konstrukcyjną w stronę dodatnią (w swoją stronę) o ok. 38 mm. Możesz również wprowadzić wartość 38 bezpośrednio w polu wprowadzania wartości. Jeśli skorzystasz z tej metody, nie musisz dodawać oznaczenia jednostki mm.
- Kliknij zielony przycisk Ok, aby utworzyć równoległą, odsuniętą płaszczyznę konstrukcyjną i zakończyć polecenie.
Nowy element, Płaszczyzna konstrukcyjna1 (Płaszczyzna konstrukcyjna1), zostaje dodany do przeglądarki modeli.
