Tworzenie występu segmentowanego

Ustaw widok, tak aby zgadzał się z widokiem pokazanym na poniższej ilustracji. Skorzystamy z polecenia Występ, aby utworzyć połączenie występ-rowek po jednej stronie pokrywy baterii ograniczonej dwoma płaszczyznami.

  1. Utwórz dwie płaszczyzny konstrukcyjne równoległe do powierzchni płaskich pokrywy baterii z odsunięciem -15 mm do wewnątrz.
  2. Kliknij polecenie Występ.
  3. Na karcie Kształt sprawdź, czy wybrano przycisk Występ.
    • Zaznacz wewnętrzne krawędzie po drugiej stronie krzywej jako Krawędzie ścieżki.
    • Wybierz opcję Powierzchnia prowadnicy i zaznacz płaską powierzchnię obok wybranej krawędzi.
    • Nie zaznaczaj pola Kierunek wyciągnięcia.
    • Zaznacz pole Przedłużanie ścieżki i wybierz dwie płaszczyzny.

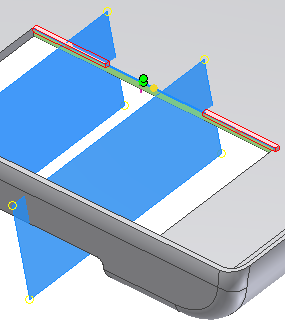

      Podgląd pokazuje wybrane części Występu (pierwszą i ostatnią). Jeśli podgląd pokrywa się z poniższą ilustracją, wybór jest prawidłowy. Jeśli podgląd wygląda inaczej, kliknij zielone i żółte kropki w celu zmiany wyboru.

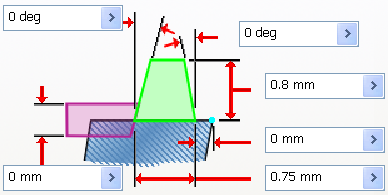

  4. Na karcie Występ:
    • Dla Kąt zewnętrzny wprowadź wartość 0 stopni.
    • Dla Kąt wewnętrzny wprowadź wartość 0 stopni.
    • Dla Wysokość wprowadź wartość 0.8 mm.
    • Dla Szerokość progu wprowadź wartość 0 mm.
    • Dla Szerokość wprowadź wartość 0.75 mm.
    • Dla Prześwit wprowadź wartość 0 mm.
  5. Kliknij przycisk OK, aby utworzyć występ.

    Na poniższej ilustracji nie pokazano płaszczyzn roboczych. Zostaw widoczność płaszczyzn roboczych włączoną, aby utworzyć pasujący element występu na dolnej bryle.

  6. Wyłącz Widoczność pokrywy baterii i włącz Widoczność dolnej bryły.

    Teraz utworzymy dopasowany rowek dla pokrywy baterii w dolnej bryle.

  7. Kliknij polecenie Występ.
    • Na karcie Kształt kliknij Rowek.
    • Zaznacz wewnętrzną krawędź jako Krawędzie ścieżki.
    • Wybierz opcję Powierzchnia prowadnicy i zaznacz płaską powierzchnię obok krawędzi.
    • Nie zaznaczaj pola Kierunek wyciągnięcia.
    • Zaznacz pole wyboru Przedłużenie ścieżki i wybierz dwie ograniczające płaszczyzny. Domyślny wybór dwóch zewnętrznych segmentów rowków jest poprawny.

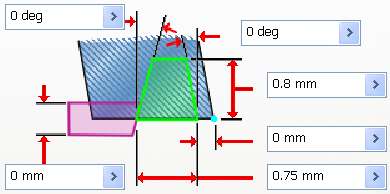

  8. Na karcie Rowek:
    • Dla Kąt zewnętrzny wprowadź wartość 0 stopni.
    • Dla Kąt wewnętrzny wprowadź wartość 0 stopni.
    • Dla Wysokość wprowadź wartość 0.8 mm.
    • Dla Szerokość progu wprowadź wartość 0 mm.
    • Dla Szerokość wprowadź wartość 0.75 mm.
    • Dla Prześwit wprowadź wartość 0 mm.
  9. Kliknij przycisk OK, aby utworzyć element rowka. Wyłącz Widoczność płaszczyzn konstrukcyjnych.

    Poniższa ilustracja pokazuje elementy występu i rowka w przekroju pokrywy baterii i niższej bryły.
