Tworzenie połączenia zatrzaskowego

Teraz utworzymy mechanizm zachowania na pokrywie baterii z elementem połączenia zatrzaskowego. Wyłącz Widoczność dolnej bryły i włącz Widoczność pokrywy baterii.

Najpierw musimy utworzyć dwa punkty umieszczenia dla elementu zatrzasku.

1. Uruchom Szkic 2D na płaskiej ścianie wąskiej powierzchni, jak przedstawiono na ilustracji poniżej. Upewnij się, że wewnętrzna krawędź jest rzutowana, tak aby punkty szkicu mogły pokrywać się z krawędzią.

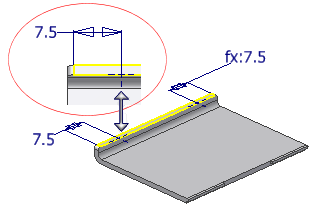

2. Umieść dwa punkty szkicu na wewnętrznej rzutowanej krawędzi projekcji i użyj wymiarów, aby umieścić je w odległości 7.5 mm od boków. Na poniższej ilustracji drugi wymiar jest połączony z pierwszym wymiarem. Można również umieścić dwa niezależne wymiary (brak fx w wymiarze).

3. Zakończ szkic.
4. Kliknij polecenie Połączenie zatrzaskowe.
5. Wybierz styl Pętla wspornikowa połączona zatrzaskowo.
6. Na karcie Kształt:
   • Zaznacz pokrywę baterii jako Bryłę. Jeśli jest to jedyna widoczna bryła, wówczas będzie automatycznie zaznaczona.
   • Wybierz Ze szkicu jako typ Wstawienia.
   • Wybierz dwa punkty szkicu jako Środki. Jeśli są one jedynymi wyświetlonymi punktami szkicu, zostaną wybrane automatycznie.
   • Kliknij strzałkę Odwróć kierunek oraz strzałki manipulatora kierunku Zatrzasku w obszarze graficznym, aby ustawić zaciski, jak przedstawiono na ilustracji poniżej.

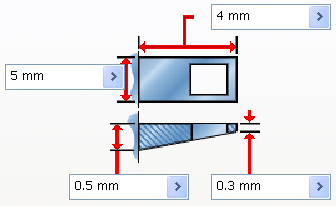

7. Na karcie Przycięcie.
   • Dla Długość przycięcia wprowadź wartość 4 mm.
   • Dla Szerokość przycięcia wprowadź wartość 5 mm.
   • Dla Grubość przycięcia przy ścianie wprowadź wartość 0.5 mm.
   • Dla Grubość przycięcia u góry wprowadź wartość 0.3 mm.

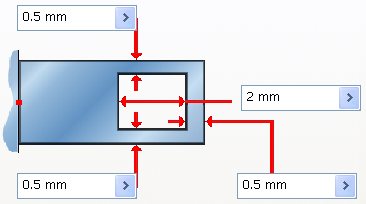

8. Na karcie Zatrzask:
   • Dla Szerokość zatrzasku po obu stronach wprowadź wartość 0.5 mm.
   • Dla Długość otwierania zatrzasku wprowadź wartość 2 mm.
   • Dla Szerokość zatrzasku na górze wprowadź wartość 0.5 mm.
   •
9. Kliknij przycisk OK, aby utworzyć zaciski.


   Mechanizm zapadkowy na dolnej bryle może być modelowany poprzez utworzenie szkicu 2D na wewnętrznej powierzchni dolnej bryły i użycie rzutowanych krawędzi elementu zatrzasku, tak aby utworzyć wyciągnięcie proste. Zaokrąglenia są dodawane do wyciągnięcia prostego, tak aby ułatwić zdejmowanie i nakładanie pokrywy.

   Instrukcje dotyczące tworzenia elementu zapadki nie są opisane w niniejszym ćwiczeniu.
