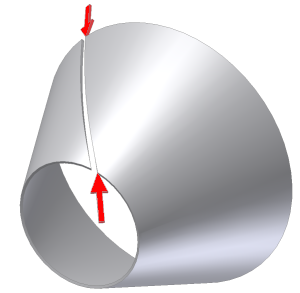

Użyj polecenia Rozdarcie, aby utworzyć przerwę w części konstrukcji blachowej utworzonej za pomocą szkiców profilu zamkniętego i umożliwić spłaszczenie. Typ rozdarcia od punktu do punktu wymaga wyboru powierzchni modelu i dwóch istniejących punktów, aby określić położenie początku i końca dla elementu Rozdarcie. Podobnie jak w przypadku typu rozdarcia pojedynczego punktu, można wybrać punkty konstrukcyjne, punkty symetrii na krawędziach, punkty końcowe na wierzchołkach powierzchni lub punkty szkicowane na podstawie poprzednio utworzonego szkicu.
- Na wstążce kliknij
kartę Konstrukcja blachowa
panel Zmień
Rozdarcie
. - W polu dialogowym Rozdarcie wybierz Od punktu do punktu z rozwijanej listy opcji Typ rozdarcia.
- W oknie graficznym wybierz powierzchnię modelu konstrukcji blachowej do rozdarcia.
- W oknie graficznym wybierz widoczny punkt szkicu określający położenie początkowe rozdarcia.
- W oknie graficznym wybierz widoczny punkt szkicu określający położenie końcowe rozdarcia.
- Ewentualnie w oknie dialogowym Rozdarcie wprowadź wartość różną od wartości RozmiarPrzerwy dla opcji Wartość przerwy rozdarcia.
- Ewentualnie w oknie dialogowym Rozdarcie określ przerwę dla elementu Rozdarcie dla wybranego punktu lub odsunięcia w prawo lub lewo.
- Kliknij przycisk OK, aby utworzyć Rozdarcie i zamknąć okno dialogowe. W razie potrzeby kliknij opcję Zastosuj, aby utworzyć Rozdarcie i zostaw okno dialogowe otwarte, aby utworzyć dodatkowe elementy Rozdarcia.
Uwaga: Kliknij przycisk Anuluj w każdym czasie, aby odrzucić dane wejściowe i zamknąć okno dialogowe.
