- Aby sprawdzić błędy w trasie o nazwie Trasa01, kliknij prawym przyciskiem myszy w przeglądarce modeli i wybierz polecenie Pokaż naruszenia.

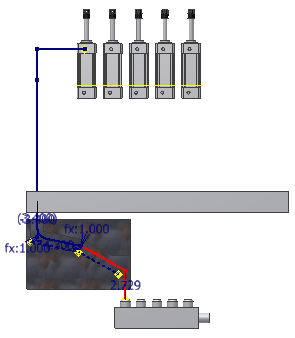

- Aby określić, która część trasy zawiera błędy, w oknie dialogowym Pokaż naruszenia kliknij błąd i przeglądnij go w oknie graficznym.
Niewłaściwy kąt znajduje się pomiędzy dwoma odcinkami; patrz kolejny rysunek.
- Kliknij przycisk OK, aby zamknąć okno dialogowe Pokaż naruszenia.
-
Na wstążce kliknij
kartę Trasa
panel Utwórz
Zagięcia
. - Wprowadź wartość 0.5 cala w oknie dialogowym Zagięcie. Następnie wybierz dwa segmenty tworzące nieprawidłowy kąt.
Utworzone zostanie zagięcie o promieniu 0.5 cala. Ikona informująca o błędzie zostanie wyłączona.
- Zamknij okno dialogowe Zagięcie.
- Aby zakończyć trasę, kliknij prawym przyciskiem myszy i wybierz polecenie Koniec edycji.
