Na wstążce kliknij
kartę Przebieg rury
panel Trasa
Wypełnij trasę

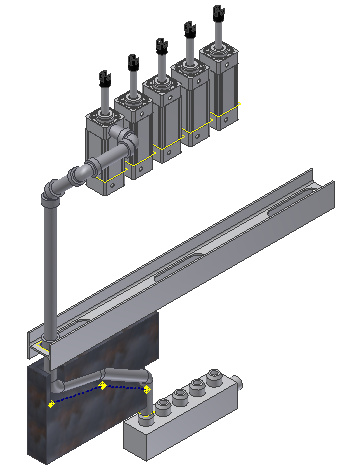

.Trasa zostaje wypełniona z zastosowaniem wybranego stylu. Gdy trasa jest wypełniana, wszystkie utworzone odcinki i łączniki są dodawane do skojarzonego folderu przebiegu.
- Aby wyedytować bieżący styl przewodów rurowych, dwukrotnie kliknij obiekt Trasa01 w przeglądarce modeli.
- Na wstążce kliknij
kartę Trasa
panel Zarządzanie
Style przewodów rurowych
. Wyświetlone zostanie okno dialogowe Style przewodów rurowych.
- Kliknij prawym przyciskiem myszy styl ASTM A53/A53M-ASME B16.11 — Spawana rura stalowa w przeglądarce stylów i kliknij Edycja.
- Wybierz wartość 1/4 cala na liście Średnica, a następnie kliknij Zapisz.
- Kliknij Zamknij, aby zamknąć okno dialogowe.

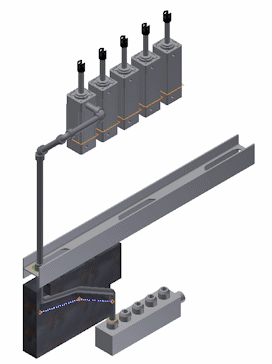

- Kliknij prawym przyciskiem myszy i wybierz Koniec edycji, aby wypełnić trasę z zastosowaniem zmodyfikowanego stylu.
