- Powtórz czynności wykonane podczas tworzenia zawinięcia konturowego, wykorzystując końcową powierzchnię krawędzi pierwszego zawinięcia jako nową płaszczyznę szkicu:

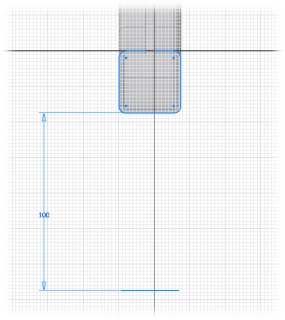

- Tak jak poprzednio należy zrzutować zewnętrzne krawędzie materiału konstrukcji blachowej, a następnie dodać segment prostej linii. Ten segment prostej linii powinien się znajdować obok (równolegle do) długiej zrzutowanej linii w odległości 100 mm. W poprzednim profilowaniu rolkowym oś obrotu znajdowała się na boku dwóch krótkich, poziomych segmentów. Przez umieszczenie osi po przeciwnej stronie profilu obrót będzie wykonany w przeciwnym kierunku po utworzeniu tego profilowania rolkowego.
- Po zakończeniu szkicowania utwórz element Zawinięcie konturowe.
Zwróć uwagę, że wartość pozycji Kąt zawinięcia wynosi 30 stopni, czyli jest to ostatnio użyta wartość w tym poleceniu. Jest to wartość, którą należy użyć do drugiego profilowania rolkowego. W podglądzie powinno się zobaczyć następujący widok.
- Kliknij OK, aby utworzyć drugi segment profilowania rolkowego pod kątem 30 stopni i zamknąć okno dialogowe.
Ostatnią czynnością modelującą jest użycie techniki rzutowania krawędzi do utworzenia szkicu, który będzie używany do utworzenia drugiego kołnierza z profilu.
