- Na wstążce kliknij
kartę Konstrukcja blachowa
panel Tworzenie
Profilowanie rolkowe
. Zostanie wyświetlone okno dialogowe Profilowanie rolkowe i komunikat z informacją o konieczności wybrania otwartego profilu. - W oknie graficznym kliknij geometrię krawędzi, która została rzutowana na szkic. Wybrana geometria zostanie wyróżniona, a przycisk wyboru Oś stanie się aktywny.
- W oknie graficznym kliknij utworzoną prostą linię równoległą do rzutowanej krawędzi i odsuniętą o 100 mm.
Wyświetlony zostanie podgląd przekroju Profilowania rolkowego pod kątem 90 stopni; jednak nie jest to zamierzony wynik ćwiczenia.
- Wyczyść domyślną wartość Kąt zawinięcia, wynoszącą 90 stopni, i wprowadź 30 stopni w polu wartości.

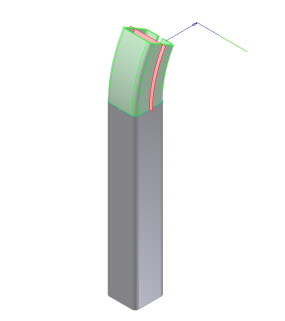

Wyświetlany podgląd powinien wyglądać następująco:
- Kliknij OK, aby utworzyć segment Profilowanie rolkowe pod kątem 30 stopni i zamknąć okno dialogowe.
Następnie należy powtórzyć te czynności z drobnymi zmianami, aby utworzyć podobne Profilowanie rolkowe przeciągane pod kątem 30 stopni w odwrotnym kierunku.
