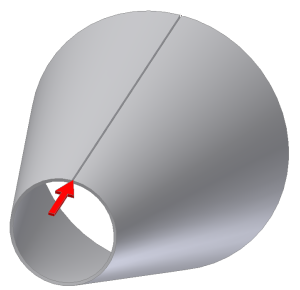

Użyj polecenia Rozdarcie, aby utworzyć przerwę w części konstrukcji blachowej utworzonej za pomocą szkiców profilu zamkniętego i umożliwić spłaszczenie. Typ Pojedynczy punkt rozdarcia wymaga wyboru powierzchni modelu i istniejącego punktu, aby określić położenie elementu Rozdarcie. Można wybrać punkt konstrukcyjny, punkt symetrii na krawędzi, punkt końcowy na wierzchołku powierzchni lub punkt szkicowany na podstawie poprzednio utworzonego punktu.
- Na wstążce kliknij
kartę Konstrukcja blachowa
panel Zmień
Rozdarcie
. - W polu dialogowym Rozdarcie wybierz Pojedynczy punkt z rozwijanej listy opcji Typ rozdarcia.
- W oknie graficznym wybierz powierzchnię modelu konstrukcji blachowej do rozdarcia.
- W oknie graficznym wybierz punkt, który określa położenie rozdarcia.
- Ewentualnie w oknie dialogowym Rozdarcie wprowadź wartość różną od wartości RozmiarPrzerwy dla opcji Wartość przerwy rozdarcia.
- W razie potrzeby określ opcję Przerwa rozdarcia dla wybranego punktu lub odsunięcie w prawo lub lewo.
- Kliknij przycisk OK, aby utworzyć Rozdarcie i zamknąć okno dialogowe. W razie potrzeby kliknij opcję Zastosuj, aby utworzyć Rozdarcie i zostaw okno dialogowe otwarte, aby utworzyć dodatkowe elementy Rozdarcia.
Uwaga: Kliknij przycisk Anuluj w każdym czasie, aby odrzucić dane wejściowe i zamknąć okno dialogowe.
