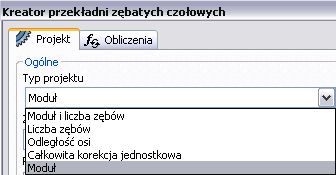

- Na karcie Projekt w polu Wspólne z menu rozwijanego Typ projektu wybierz opcję Moduł. Wybrana opcja wskazuje, na czym będzie bazować projektowanie i obliczanie. W tym ćwiczeniu wybierzemy opcję Moduł.
- Kliknij polecenie
Więcej opcji umieszczone w prawym dolnym rogu karty Projekt, aby mieć dostęp do dodatkowych opcji kół zębatych walcowych. - W grupie Typ wielkości wybierz opcję Moduł.
Jeśli projektujesz przekładnię walcową w zespole metrycznym, kreator domyślnie wybierze opcję Moduł. Jeśli projektujesz przekładnię walcową za pomocą jednostek angielskich, kreator wybierze opcję Podział średnicowy.
- W polu Typ danych wejściowych wybierz opcję Liczba zębów. W tym przypadku liczba zębów jest parametrem wejściowym.
- W tym ćwiczeniu wstawisz jeden element i jeden komponent. W polu grupy Koło 1 z menu rozwijanego wybierz opcję Element. Pierwsze koło jest wstawiane w zespole jako element wału.
- W polu grupy Koło 2 z menu rozwijanego wybierz opcję Komponent. Drugie koło jest wstawiane jako nowa część.
Uwaga: Możesz również wybrać opcję Brak modelu, aby wstawić obliczenia bez komponentu lub elementu.Uwaga: Jeżeli wstawiono elementy, nie można użyć polecenia Ruch, aby obrócić koła. Jest to możliwe tylko wtedy, gdy wstawiono dwa komponenty.
