Importuj siedem przewodów ukrytych do zespołu wiązki za pomocą plików importu, które już zostały utworzone. Aby obejrzeć zawartość pliku, należy go otworzyć w edytorze tekstowym.
Jeśli Zespół wiązki1 jest aktywny, kliknij kolejno kartę Przewody i wiązki przewodów
panel Zarządzanie Importuj dane wiązki przewodów.- Kliknij przycisk Przeglądaj, aby wyszukać i otworzyć pliki importu zawarte na poniższej liście. Znajdują się one w kataloguTutorial Files\Cable & Harness\Wire List Import. Może się okazać konieczne ustawienie typu plików jako Plik danych listy przewodów.
Plik danych (.xml lub .csv):WireListImport.csv
Plik konfiguracyjny (.cfg): WireListConfiguration.cfg
- Kliknij przycisk OK, aby dodać przewody do aktywnego zespołu wiązki.
Wyświetlane jest okno dialogowe Importowane dane wiązki przewodów zawierające listę zaimportowanych elementów. W tym przykładzie nie występują błędy. Jeśli błędy występują, należy kliknąć je prawym przyciskiem myszy, co pozwoli na uzyskanie dalszych informacji na temat błędów i sposobów ich usunięcia.
Aby przeglądać szczegóły importu, można rozwinąć foldery w oknie dialogowym Importuj dane wiązki przewodów.
- Kliknij przycisk OK w oknie dialogowym Importowane dane wiązki.
W oknie informacji przedstawiony jest stan operacji importu. Komunikat wskazuje, że siedem przewodów zostało zaimportowanych poprawnie. Plik dziennika zawiera szczegóły importu, łącznie z powiązanymi błędami i ostrzeżeniami.

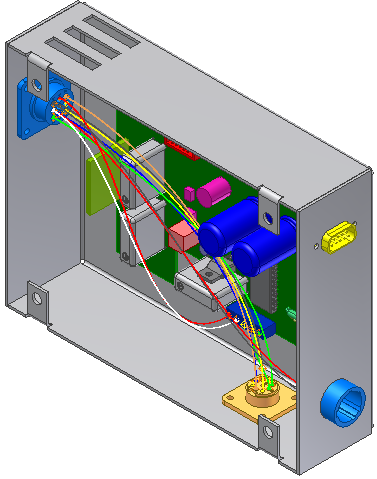

- W oknie dialogowym wiadomości kliknij przycisk Zamknij. Przewody zostają dodane do zespołu wiązki przewodów.
