Można dodawać punkty do przewodów. Punkty można przesuwać, aby poprowadzić przewody wokół istniejących komponentów. Jeśli zamierzasz dodać segmenty do zespołu wiązki, segmenty te będą kontrolować położenie przewodów, a dodatkowe punkty przewodów nie będą konieczne.

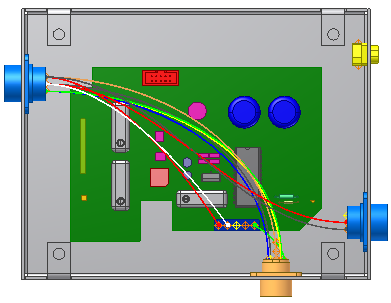

- Obracaj widok, dopóki nie będzie wyglądał on tak, jak na rysunku.
- W przeglądarce kliknij prawym przyciskiem myszy przewód 2207, a następnie wybierz polecenie Dodaj punkty z menu kontekstowego.

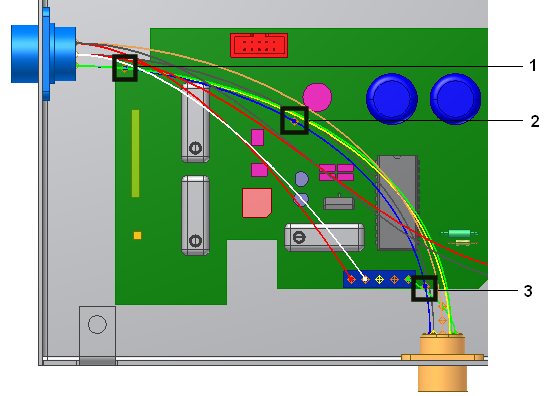

- Przesuń wskaźnik na przewód w oknie graficznym, a następnie kliknij przewód, aby utworzyć trzy punkty w takiej kolejności, jak pokazano.
Nieruchomy punkt konstrukcyjny jest tworzony we wskazanym miejscu, a przewód zostaje przeliczony, zmieniając lekko kształt po dodaniu każdego nowego punktu.
- Kliknij prawym przyciskiem myszy i wybierz polecenie Zakończ.
