Tworzenie zespołu za pomocą funkcji iLogic.
- Kategoria
-
Doświadczeni użytkownicy
- Wymagany czas
-
40 minut
- Używany plik ćwiczeniowy
-
Manifold_Block.ipt
Uwaga: Kliknij łącze i przeczytaj niezbędne instrukcje instalacji plików ćwiczeń pod adresem http://www.autodesk.com/inventor-tutorial-data-sets-2014. Następnie pobierz zestawy danych ćwiczenia i wymagane instrukcje instalacji plików ćwiczeń, a potem zainstaluj zestawy danych zgodnie z instrukcją.
Aby utworzyć zespół:
- Oceń sposób użycia projektu w jego obecnym zastosowaniu i przyszłych zastosowaniach.
- Zapisz reguły dla zespołu w zwykłym, potocznym języku. Te uproszczone reguły stanowić będą pomoc podczas tworzenia reguł formalnych w projekcie przy użyciu języka reguł iLogic.
- Po utworzeniu reguł w zwykłym języku należy wstawić komponenty do zespołu.
- Następnie zwiąż komponenty i sprawdź pozostające jeszcze stopnie swobody.
- W razie potrzeby dodaj więcej wiązań, by całkowicie związać wszystkie części.

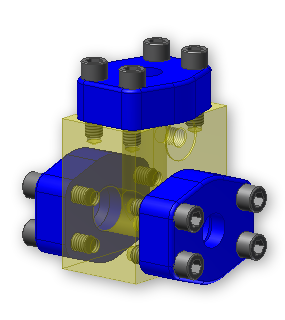

Zespół tworzony w tym ćwiczeniu jest prostym blokiem kolektora z mocowaniami kołnierza przytwierdzanymi przy użyciu wkrętów z łbem gniazdowym.
Cele
- Przekazywanie informacji z zespołu do jego komponentów.
- Sterowanie konfiguracjami iPart.
- Zmiana wymiarów szyków komponentów.
- Wyłączanie/włączanie komponentów.
- Włączanie/wyłączanie wiązań.
- Zapis danych w arkuszu kalkulacyjnym Excel.
- Aktualizacja właściwości iProperties.
Wymagania wstępne
- Znajomość podstawowych technik modelowania zespołu w programie Autodesk Inventor, na przykład tworzenie wiązań.
- Ukończenie ćwiczenia pt. Część bloku kolektora.
- Więcej informacji znajduje się w dziale Pomoc, w części Pierwsze kroki.
Porady dotyczące nawigacji
- Użyj opcji Dalej lub Wstecz na dole po lewej stronie, aby przejść do następnej strony lub wrócić do poprzedniej.
