Blok jest pierwszą częścią wstawianą do zespołu.
- Zamknij wszelkie otwarte pliki programu Autodesk Inventor i się upewnij, że aktywny projekt jest ustawiony na iLogic 2012 Tutorials.
- Utwórz nowy zespół, korzystając z szablonu Standard.iam.
-
Na wstążce kliknij
kartę Zespół
panel Komponent
Wstaw
. - W oknie dialogowym Otwórz dwukrotnie kliknij manifold_block.ipt. Jest to plik części utworzony w ćwiczeniu Część bloku kolektora.
Unieruchomione wystąpienie komponentu zostało wstawione do zespołu z początkiem części wyrównanym do początku zespołu.
- Aby anulować wstawianie dalszych kopii komponentu, kliknij prawym przyciskiem myszy w oknie graficznym i wybierz polecenie Gotowe.
- Użyj narzędzia Orbita, by zorientować blok kolektora, jak przedstawiono na ilustracji.

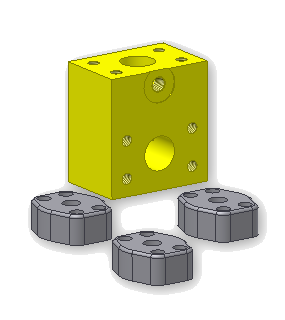

Poza blokiem zespół zawiera również trzy zaślepki oraz trzy zestawy śrub do ich mocowania.
- Ponownie wybierz polecenie Wstaw i dwukrotnie kliknij union_cap.ipt.
Kopia komponentu zostaje przypisana do kursora myszy. Wyświetlone zostaje okno dialogowe Wstaw standardową część iPart.
- Kliknij kartę Tabela i wybierz składnik iPart Union-01 (Nr części U-050).
- Kliknij w oknie graficznym, by wstawić kopię zaślepki w pobliżu bloku kolektora. Kliknij jeszcze dwa razy, by w sumie dodać trzy zaślepki, a następnie kliknij Zwolnij, by zamknąć okno dialogowe.
Możesz teraz dodać komponenty śrub.
- Ponownie wybierz polecenie Wstaw i dwukrotnie kliknij Screw.ipt.
- W oknie dialogowym Wstaw iPart standardowy wybierz składnik iPart Screw-01. Wstaw cztery śruby w oknie graficznym, a następnie kliknij Zwolnij, by zamknąć okno dialogowe.
- Zapisz zespół pod nazwą my_manifold_block.iam.
Możesz teraz rozpocząć składanie komponentów i ustalanie ich wzajemnych powiązań.
