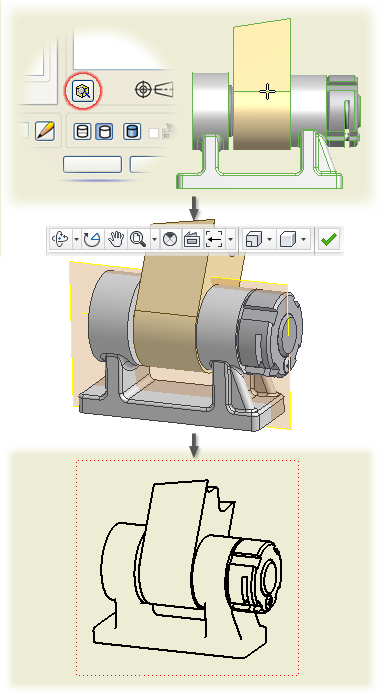

Jeśli potrzebna orientacja widoku nie jest uwzględniona na liście orientacji, można ustawić niestandardowy widok rysunku. Kliknij przycisk Zmień orientację widoku w oknie dialogowym Widok rysunku i określ niestandardową orientację w oknie Widok niestandardowy.
- W oknie dialogowym Widok rysunku:
- Aby utworzyć widok, kliknij
kartę Wstaw widoki
panel Tworzenie
Baza
na wstążce.
Następnie wybierz plik modelu w oknie dialogowym Widok rysunku.
- Aby zmienić orientację istniejącego widoku, kliknij dwukrotnie widok.
- Aby utworzyć widok, kliknij
kartę Wstaw widoki
- Kliknij przycisk Zmień orientację widoku w oknie dialogowym Widok rysunku.
- Użyj poleceń na karcie Widok niestandardowy wstążki, aby ustawić orientację widoku. Na przykład:
Kliknij
kartę Widok niestandardowy
panel Nawiguj
Obrót o kąt
na wstążce. Następnie użyj opcji w oknie dialogowym Obrót skokowy widoku, aby ustawić orientację modelu.
Kliknij kartę Widok niestandardowy panel Nawiguj Wyświetl powierzchnię, aby obrócić widok powierzchni modelu powierzchni do płaszczyzny rzutowania.
Kliknij
kartę Widok niestandardowy
panel Wygląd
Perspektywiczny
w celu obrócenia modelu do położenia perspektywicznego. Uwaga: Można utworzyć widok szczegółowy z widoku perspektywicznego, ale nie można tworzyć innych widoków zależnych. Możliwość tworzenia opisów w widokach perspektywicznych jest ograniczona.
- Kliknij kartę Widok niestandardowy panel Zakończ Zakończ widok użytkownika, aby zaakceptować orientację widoku i zamknąć okno Widok niestandardowy.
- Kliknij przycisk OK, aby zamknąć okno dialogowe Widok rysunku. Uwaga: Jeśli jest to konieczne, ustaw dodatkowe opcje w oknie dialogowym Widok rysunku przed kliknięciem przycisku OK.
Wskazówka: Jeśli plik modelu jest otwarty, można skonfigurować widok w modelu, a następnie umieścić widok w rysunku wybierając opcję Aktualny z listy Orientacja.
