Wyrównanie, orientacja i obrót widoków rysunku

Większość widoków zależnych jest tworzona z wyrównaniem do widoku macierzystego i dziedziczy jego orientację widoku. Jeśli zachodzi taka potrzeba, można zmienić wyrównanie lub orientację widoków umieszczonych na rysunku.

Wyrównanie widoku

Wyrównanie jest relacją wiążącą pomiędzy widokiem zależnym a jego widokiem macierzystym. Widok dopasowany może być przesuwany tylko w ramach jego więzów. Jeżeli widok macierzysty zostanie przesunięty, dopasowany widok jest przesuwany w taki sposób, aby zachować wyrównanie. Wskazówka: Aby przesunąć widok, kliknij i przeciągnij czerwoną ramkę.

Istnieją cztery możliwe relacje wyrównania pomiędzy widokiem zależnym a jego widokiem macierzystym:

Wyrównanie pionowe

Pionowo dopasowane widoki mają tę samą wartość współrzędnej X początku. Pionowo dopasowany widok może być przesuwany tylko wzdłuż osi Y swojego widoku macierzystego.

Wyrównanie poziome

Poziomo dopasowane widoki posiadają tę samą wartość współrzędnej Y początku. Poziomo dopasowany widok może być przesuwany tylko wzdłuż osi X swojego widoku macierzystego.

Wyrównanie pozycyjne

Widoki dopasowane pozycyjnie są dopasowane do osi lub krawędzi, która nie jest ani pozioma, ani pionowa. Na przykład widok izometryczny może posiadać wyrównanie pozycyjne do swojego widoku macierzystego. Jeżeli jego widok macierzysty zostanie przesunięty, widok dopasowany pozycyjnie również zostanie przesunięty, aby zachować kąt względem osi X widoku macierzystego. Wyrównanie pozycyjne można tworzyć pomiędzy dowolnymi dwoma widokami w rysunku.

Wskazówka: Aby wyrównać widok rysunku, kliknij go prawym przyciskiem myszy i kliknij opcje WyrównaniePoziomo, Pionowo lub W miejscu. Wybierz widok do wyrównania. Po wyrównaniu widoku musisz przerwać istniejące wyrównanie przed utworzeniem nowego.

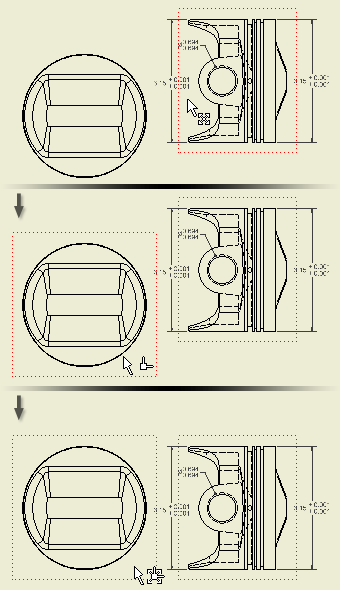

Przerwanie wyrównania

Niedopasowane widoki nie mają wiązań z innymi widokami. Widok niedopasowany może być swobodnie przesuwany na arkuszu rysunkowym i nie przesuwa się automatycznie po przesunięciu widoku macierzystego.

Wskazówka: Aby usunąć wiązanie wyrównania i pozostawić widok niedopasowany, kliknij prawym przyciskiem myszy widok rysunku i wybierz opcję WyrównaniePrzerwij. Następnie wybierz widok, aby uczynić go niezależnym. Można także kliknąć dwukrotnie widok zależny, aby otworzyć okno dialogowe Widok rysunku. Następnie usuń zaznaczenie pola wyboru Dopasuj do bazowego na karcie Opcje wyświetlania.

Orientacja widoku

Po utworzeniu rzutu bazowego można ustawić orientację modelu w oknie dialogowym Widok rysunku. Można wybrać opcję z listy Orientacja lub utworzyć widok z niestandardową orientacją.

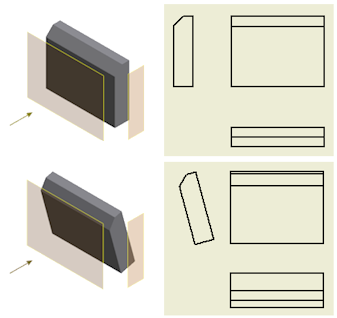

Orientacja widoku rysunku jest zazwyczaj określana na podstawie orientacji modelu. Jeśli model jest obracany w pliku zespołu lub części, orientacja powiązanych widoków rysunku zostanie zaktualizowana, aby dopasować orientację modelu. Wskazówka: Aby przywrócić orientację widoku rysunku, zmień orientację widoku lub obróć widok.

Wskazówka: (Orientacja widoków pochodnych) — opcja dostępna w oknie dialogowym Widok rysunku określa dziedziczenie orientacji dla widoków pochodnych. Aby zmienić ustawienia, kliknij dwukrotnie widok pochodny w celu wyświetlenia okna dialogowego Widok rysunku. Następnie otwórz kartę Opcje wyświetlania i zaznacz opcję Orientacja z bazy lub usuń jej zaznaczenie.

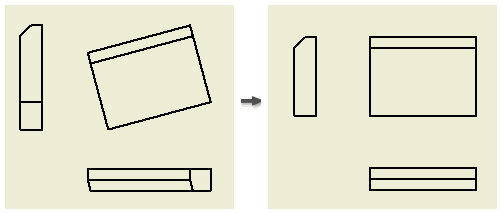

Obrót widoku

Można obrócić widok w taki sposób, aby wybrana krawędź stała się pionowa lub pozioma, albo by precyzyjnie obrócić wybraną krawędź o określony kąt. Nie można obrócić widoku, który ma przekrój zależny lub widok pomocniczy.

Domyślnie widok macierzysty i jego widoki pochodne zachowują tę samą orientację. Podczas obracania widoku macierzystego można zachować lub przerwać wyrównanie widoków zależnych. Podczas obracania widoku pochodnego jego orientacja staje się niezależna od widoku macierzystego.

Wskazówka: Aby przywrócić wyrównanie dla widoku zależnego, kliknij dwukrotnie widok zależny. Otwórz kartę Opcje wyświetlania w oknie dialogowym Widok rysunku i wybierz opcję Orientacja z bazy.
