Jeżeli projektujesz duże ilości konstrukcji blachowych, prawdopodobnie dysponujesz dużym zbiorem narzędzi do otworów przebijanych, umożliwiających tworzenie zwykłych i specjalnych wycięć oraz elementów wypukłych na częściach. Za pomocą elementu iFeature otworu przebijanego w konstrukcji blachowej można zastosować te elementy w modelach części konstrukcji blachowych.
Utwórz elementy iFeature otworu przebijanego w konstrukcji blachowej w środowisku części za pomocą szkiców i elementów przedstawiających elementy modelu końcowego.
Po zapisaniu pliku można użyć narzędzi w środowisku elementów iFeature dostępnych w formie poleceń w celu przekształcenia elementów iFeature otworu przebijanego w konstrukcji blachowej na elementy iFeature otworu przebijanego sterowane tabelą, zmodyfikowania elementów iFeature otworu przebijanego oraz wyświetlenia katalogu tych elementów.
Narzędzia do otworów przebijanych w konstrukcjach blachowych jako elementy iFeature
Narzędzia do otworów przebijanych w konstrukcjach blachowych są elementami iFeature z dodatkowymi atrybutami, które umożliwiają wycinanie prostych lub złożonych otworów w powierzchni części. Narzędzia do otworów przebijanych mogą również częściowo penetrować powierzchnię modelu i pozostawiać wgniecenie lub wycięcie i odkształcenie podczas jednej operacji.
Za pomocą narzędzia Wyodrębnij iFeature, po wybraniu typu elementu iFeature otworu przebijanego w konstrukcji blachowej, można określić dodatkowe dane podczas tworzenia elementu iFeature. Te dane obejmują:
- Oznaczenie identyfikatora otworu przebijanego
- Wybór szkicu definiującego alternatywną reprezentację w szyku płaskim
- Parametr głębokości niestandardowej, który może być dalej wyciągnięty w opisie rysunku

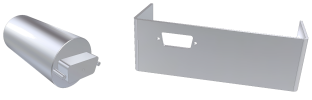

Narzędzie do otworów przebijanych w konstrukcjach blachowych może przejąć identyfikację charakterystyczną dla procesu produkcyjnego
Zakład produkcyjny może posiadać unikalny system identyfikacji narzędzi. Informacje o identyfikatorze otworu przebijanego mogą być przechowywane z danymi geometrycznymi definiującymi element części, a następnie wyciągnięte do opisów rysunku.
Element otworu z alternatywnym wyświetlaniem w rozwinięciu blachy
Definiując element iFeature otworu przebijanego w konstrukcji blachowej z alternatywnym szkicem, masz możliwość wyboru jednej z następujących reprezentacji otworu, podczas gdy część konstrukcji blachowej jest wyświetlona jako rozwinięcie blachy oraz gdy rozwinięcie blachy jest szczegółowo przedstawione w widoku rysunku:
- Pełna reprezentacja 3D elementu
- Reprezentacja alternatywnego szkicu
- Reprezentacja znacznika środka
Sterowane tabelą narzędzia do otworów przebijanych w konstrukcjach blachowych
Często zdarza się, że narzędzia do otworów przebijanych w konstrukcji blachowej są do siebie podobne i różnią się tylko jednym lub dwoma parametrami. Elementy tego typu można wypożyczyć do utworzenia definicji za pomocą tabeli parametrów. Pojedyncze elementy iFeature otworu przebijanego w konstrukcji blachowej mogą być przekształcane na rodzinę otworów przebijanych sterowanych tabelami za pomocą polecenia Redagowanie iFeature. Narzędzia do otworów przebijanych sterowanych tabelami mogą być dalej edytowane za pomocą arkusza kalkulacyjnego Microsoft Excel.
Edycja elementu iFeature otworu przebijanego w konstrukcji blachowej
Możesz edytować plik elementu iFeature otworu przebijanego w konstrukcji blachowej lub określone wystąpienie umieszczonego elementu iFeature otworu przebijanego w konstrukcji blachowej włącznie z jego szkicami. Aby edytować plik iFeature użyj polecenia Pokaż katalog, wyszukaj odpowiedni plik i kliknij dwa razy, aby go otworzyć. Użyj poleceń, aby zmodyfikować i zapisać plik. Umieszczenia elementu iFeature będące już w użyciu nie zostaną uaktualnione i nie przyjmą zmian wprowadzonych do pliku iFeature.
Aby zmodyfikować element iFeature otworu przebijanego w konstrukcji blachowej użyty w części, kliknij w przeglądarce prawym przyciskiem element iFeature otworu przebijanego w konstrukcji blachowej i wybierz polecenie Edycja iFeature. Można zmienić zmienne, takie jak: pozycja geometrii, wartość parametru lub zmienić orientację układu współrzędnych, ale nie można dodać ani usunąć geometrii lub parametrów.
Pozostałe umieszczenia elementu iFeature w tym pliku lub już umieszczone wystąpienia elementu iFeature nie zostaną zmienione w wyniku edycji.
Edycja sterowanego tabelą elementu iFeature otworu przebijanego w konstrukcji blachowej
Upewnij się, że utworzone elementy iFeature otworu przebijanego w konstrukcji blachowej zawierają wszystkie parametry, które mają być umieszczone w elemencie iFeature otworu przebijanego w konstrukcji blachowej sterowanym tabelą. Po przekształceniu normalnego elementu iFeature otworu przebijanego w konstrukcji blachowej na element iFeature otworu przebijanego w konstrukcji blachowej sterowany tabelą nie możesz dodawać lub usuwać parametrów.
Możesz natomiast kliknąć prawym przyciskiem myszy ikonę tabeli w pliku części, w którym został użyty element iFeature otworu przebijanego w konstrukcji blachowej sterowany tabelą i wybrać polecenie Edycja tabeli. Można dodać i usunąć wiersze lub zmodyfikować atrybuty kolumny, ale nie można dodać ani usunąć parametrów. Wprowadzone zmiany wpływają wyłącznie na aktualny element iFeature otworu przebijanego w konstrukcji blachowej sterowany tabelą. Inne wystąpienia tego samego elementu iFeature otworu przebijanego w konstrukcji blachowej sterowanego tabelą nie są aktualizowane.
