W tym ćwiczeniu wyświetlane są ustawienia domyślnego widoku aktywnego zespołu i utworzony zostanie rysunek tablicy montażowej.
- Utwórz rysunek, korzystając z szablonu Standard.idw.
-
Na wstążce kliknij
kartę Wstaw widoki
panel Utwórz
Tablica montażowa
. - W oknie dialogowym Widok tablicy montażowej upewnij się, że wybrany Plik to Enclosure_Assembly.iam.
- Kliknij rozwijaną listę Widok tablicy montażowej i wybierz zespół wiązki Harness Assembly1. Kliknij przycisk OK, aby utworzyć widok.

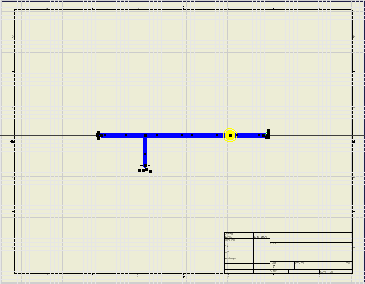

Widok rysunku tablicy montażowej jest utworzony, a szkic tablicy jest aktywny. Wiązka umieszczona jest na rysunku, tak jak pokazano.
- Kliknij prawym przyciskiem myszy w oknie graficznym i wybierz polecenie Zakończ szkic.
- Zapisz swoją pracę, używając nazwy pliku Harness Assembly1.idw w podfolderze Kable i wiązki przewodów.
