- W przeglądarce włącz widoczność powierzchni złożonej z błędami.

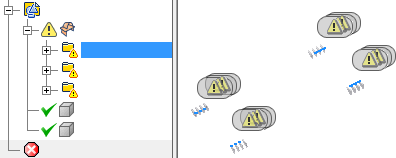

- Rozwiń pozycję przeglądarki zawierającą powierzchnię złożoną, aby wyświetlić typy i liczbę błędów. Kliknij folder błędów lub pojedynczy błąd, aby podświetlić go na ekranie graficznym. Płytki mocujące zawierają wiele błędów.
Na wstążce kliknij polecenie Napraw błędy. - Wybierz bryłę złożoną w przeglądarce lub oknie graficznym.
W oknie dialogowym Napraw błędy wyświetlone są 64 błędy znalezione w bryle. Nie należy zmieniać domyślnej dopuszczalnej zmiany tolerancji.
Kliknij pozycję Analizuj wybrane bryły. Po zakończeniu analizy wyświetlone zostanie okno dialogowe zawierające 12 błędów naprawionych w ramach tej dopuszczalnej zmiany.
- Kliknij przycisk OK, aby naprawić błędy, które mogą być naprawione w tym zakresie tolerancji.
Kliknij opcję Zakończ naprawę, aby wyjść z tego środowiska.
Niektóre błędy płytek mocujących są wynikiem niepowodzenia zaokrąglenia korpusu stołu. Inne są wynikiem nieścisłych zasad postępowania podczas modelowania. W tym przykładzie ręczne naprawianie pozostałych błędów jest czasochłonne i mało korzystne. W tym ćwiczeniu polecenia tworzenia elementów służą do tworzenia pojedynczego zastąpienia nadającego się do edycji. Polecenia Szyk i Odbij zostaną następnie użyte w celu utworzenia wszystkich potrzebnych płytek mocujących.
- Rozwiń folder Korpusy bryłowe i włącz widoczność nóżki stołu. Sprawdź położenie płytek mocujących w odniesieniu do nóżki. Uwaga: Po opuszczeniu środowiska naprawczego widoczność korpusu bryłowego jest sterowana z folderu Korpusy bryłowe.
- Rozwiń folder Początek.
- W narzędziu wyświetlania kliknij przycisk Widok powierzchni, a następnie kliknij pozycję Płaszczyzna XY w folderze Początek.
Nóżka jest niemal pionowa w stronę Y, ale płytki mocujące są nieco pod kątem. Można zignorować nachylenie płytek mocujących w tą stronę.
- Kliknij przycisk Widok powierzchni, a następnie wybierz pozycję Płaszczyzna YZ w folderze Początek. Mimo że nóżka jest nieznaczne pochylona w tą stronę, dla wszystkich elementów jest tworzona uproszczona płytka mocująca z jednym otworem.
- Po określeniu szyku pierwszych czterech płytek uruchom nowy szkic na powierzchni każdej płytki.
- Użyj polecenia Rzutuj krawędzie tnące, aby wyświetlić dokładne położenie, w którym rura przechodzi przez każdą płytkę.
- Następnie użyj geometrii rzutowanej lub utwórz nieco większy profil i wykonaj z niego wyciągnięcie proste, tworząc wycięcie.
- Użyj polecenia Odbij, aby zakończyć pozostałe 12 płytek.
