Zgodnie z informacjami podanymi na początku celem jest minimalizacja masy za pomocą szeregu konfiguracji geometrycznych oraz kryteriów współczynnika bezpieczeństwa. Część Wiązania projektu w Tabeli parametrycznej umożliwia dostęp do kryteriów wyników. Aby dodać pierwsze wiązanie projektu:
- Jeśli Tabela parametryczna nie jest wyświetlona, kliknij Tabela parametryczna w panelu Zarządzanie.
- W części Wiązania projektu kliknij prawym przyciskiem myszy wiersz i wybierz opcję Dodaj wiązanie projektu.
- W części Komponent wynikowy okna dialogowego Wybierz wiązanie projektu wybierz opcję Naprężenie Von Mises. Wybory geometrii ustawiono na Cała geometria. Kliknij przycisk OK. Komponent wyniku zostanie wyświetlony jako wiązanie projektu.
- W wierszu Maks. naprężenie Von Misesa kliknij komórkę Typ wiązania, aby przejść do listy rozwijanej. Na liście rozwijanej wybierz Górna granica.
- W komórce Granica wprowadź wartość 4.5e+004.
- W komórce Współczynnik bezpieczeństwa wprowadź wartość 1.5.
Dodaj przemieszczenie jako wiązanie projektu.
- Kliknij prawym przyciskiem myszy wiersz i kliknij opcję Dodaj wiązania projektu.
- W oknie dialogowym Wybierz wiązania projektu wybierz Przemieszczenie. Domyślnie ustawiono Cała geometria. Kliknij przycisk OK.
- W komórce Typ wiązania wybierz Górny limit.
- W komórce Granica wprowadź wartość 0.01.
Dodaj Masę jako wiązanie projektu.
- Kliknij prawym przyciskiem myszy wiersz i kliknij opcję Dodaj wiązania projektu.
- W oknie dialogowym Wybierz wiązania projektu wybierz Masa i kliknij przycisk OK.

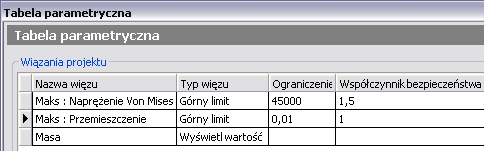

Dla wiązania projektu Masa pozostaw typ wiązania jako Wyświetl wartość. Część Wiązania projektu w Tabeli parametrycznej powinna wyglądać, jak przedstawiono na ilustracji poniżej:
Zamknij tabelę.
