Przygotuj szereg konfiguracji geometrycznych obejmujących szerokość komponentów modelu w celu ułatwienia optymalizacji wagi. Najpierw wyświetl parametry modelu do zastosowania jako parametry symulacji.
- W przeglądarce Symulacji rozwiń węzeł Robot Base.iam, aby wyświetlić komponenty zespołu. Kliknij prawym przyciskiem myszy płyta_bazowa:1 i kliknij opcję Wyświetl parametry.

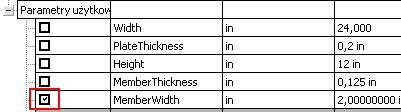

- W oknie dialogowym Wybierz parametry zaznacz pole wyboru obok parametru Szerokość składnika, aby dodać parametr do tabeli parametrycznej.
- Kliknij przycisk OK.
Zdefiniuj zakres parametrów.
- Na wstążce kliknij Tabela parametryczna
w panelu Zarządzaj. - W części Parametry, wiersz płyta_bazowa.ipt, dla parametry Szerokość składnika wprowadź 1–2 w komórce Wartości. Naciśnij klawisz Enter, aby uaktualnić zawartość wiersza.
Po zdefiniowaniu parametru wygeneruj konfiguracje parametryczne.
- W części Parametry kliknij prawym przyciskiem myszy wiersz Szerokość składnika i wybierz opcję Wygeneruj wszystkie konfiguracje.

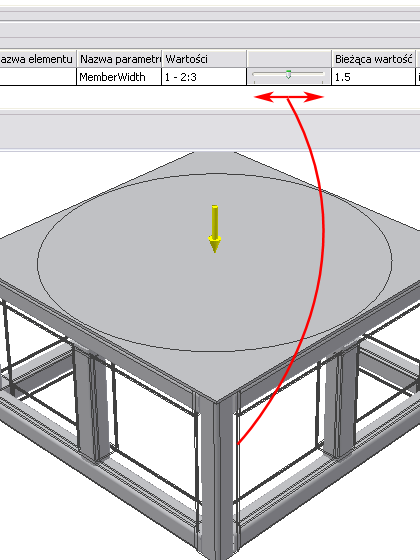

- Po wygenerowaniu konfiguracji można je przeglądać za pomocą suwaka Wartość bieżąca.
