Zdefiniuj na nowo położenie lub funkcję punktów, aby otrzymać wymagany kształt.
- W przeglądarce rozwiń przewód 2207, kliknij prawym przyciskiem myszy drugi utworzony punkt roboczy, a następnie z menu kontekstowego wybierz narzędzie Zdefiniuj ponownie punkt.
- W oknie graficznym zatrzymaj wskaźnik w pobliżu karty na obudowie (patrz rysunek). Etykieta narzędzi pokazuje wartość odsunięcie dla punktu.
- W oknie graficznym kliknij gdziekolwiek prawym przyciskiem myszy (nie punkt), wybierz Edytuj odsunięcie z menu kontekstowego. Następnie wpisz 0.200 i kliknij przycisk OK, aby zmienić odsunięcie.
- Kliknij punkt w przedstawionym położeniu, aby utworzyć punkt odsunięty od powierzchni obudowy. Przewód jest przeliczany.

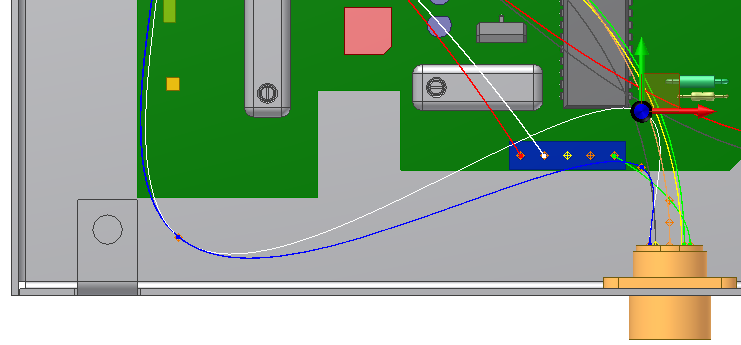

- W przeglądarce lub w oknie graficznym kliknij prawym przyciskiem myszy trzeci utworzony punkt konstrukcyjny i wybierz polecenie Obrót/Przesunięcie 3D.
- Aby przesunąć punkt do pokazanego położenia, zaznacz lub przeciągnij segment układu.
Przed zastosowaniem przesunięcia pokazane jest położenie przewodu i naruszenie promienia gięcia.

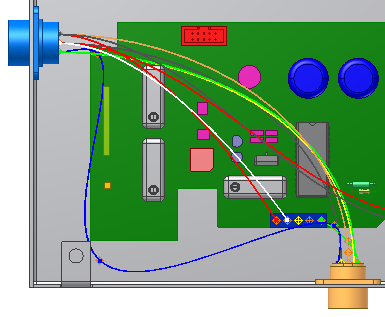

- Kliknij OK. Nowe położenie przewodu zostanie ponownie przeliczone.
