Polecenie Pogrub/Odsuń dodaje lub usuwa z części grubość i tworzy powierzchnie odsunięte z powierzchni części lub innych powierzchni . Po wybraniu opcji Wynik określ, czy element jest bryłą, powierzchnią lub nowym korpusem bryłowym. Wybierając Powierzchnia, otrzymamy odsuniętą powierzchnię. Wybierając bryłę, otrzymamy pogrubiony element. Wybranie opcji Nowa bryła skutkuje nową bryłą w części wielobryłowej. Każdy typ elementu posiada niepowtarzalną ikonę w przeglądarce.

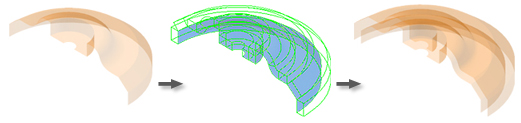

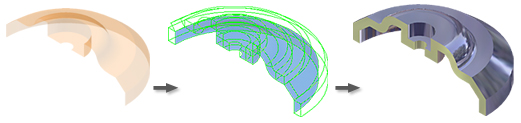

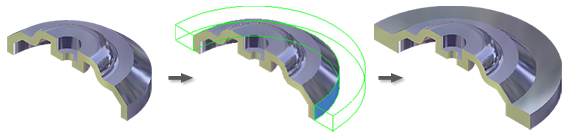

Poniższy rysunek pokazuje różne grubości lub rozwiązania przybliżone.
Pogrubienie dodaje lub usuwa materiał z modelu zmieniając jego parametry fizyczne. Po dodaniu grubości do powierzchni, model zostaje przekształcony z powierzchni w część.
Domyślnie program Autodesk Inventor dostarcza dokładny element odsunięcia. Jeśli nie istnieje dokładne rozwiązanie, zostanie podjęta próba wykonania przybliżenia.
Czy można wybrać razem ścianki i powierzchnie?
Nie.
Pogrubione ściany i odsunięte powierzchnie nie mogą zostać utworzone w jednym elemencie. Elementy grubości i odsunięcia posiadają oddzielne ikony w przeglądarce.
Czy można zmodyfikować element odsunięcia i przekształcić go w element pogrubienia?
Nie. Za pomocą narzędzia Edycja elementu nie można zmienić elementu Odsuń powierzchnię w element Pogrubienie i odwrotnie. Typ elementu jest określony przez wybór typu wyjścia. Odsunięcia są elementami powierzchni, a pogrubienia są elementami części. Każdy typ elementu tworzy indywidualną ikonę w przeglądarce.
Natomiast, można pogrubić odsuniętą powierzchnię. To działanie umieszcza w przeglądarce ikonę pogrubienia poniżej ikony odsuniętej powierzchni.
Jak można odsunąć powierzchnie?
Powierzchnie utworzone w programie Autodesk Inventor lub powierzchnie zaimportowane mogą zostać użyte do odsunięcia. Importowane powierzchnie muszą być podwyższone do środowiska części. nie mogą być pogrubione, ani odsunięte w środowisku konstrukcyjnym .
Aby jednocześnie odsunąć powierzchnie, powierzchnie te muszą przylegać do siebie. Wynikiem odsunięcia jest kopia wybranej geometrii (na przykład powierzchni, zaokrąglenia, powierzchni przyległej, itd.).
Powierzchnie pionowe można tworzyć tylko z wewnętrznych granic powierzchni zszytych .
Podczas importowania złożonych powierzchni można korzystać z plików o różnym formacie. Na przykład pliki IGES i SAT są popularnie używanymi formatami do konwersji modeli otrzymanych od dostawcy.
Jaka jest różnica między dokładnym i przybliżonym rozwiązaniem?
W rozwiązaniu precyzyjnym każdemu punktowi oryginalnej powierzchni odpowiada punkt odsuniętej powierzchni. Odległość między tymi dwoma punktami jest równa zadanej wielkości. Rozwiązanie przybliżone pozwala, aby program Autodesk Inventor podjął próbę znalezienia dopuszczalnego rozwiązania, nie trzymając się ściśle określonej odległości.
Można określić gdzie może wystąpić odchyłka, jak również można ustalić dokładność przybliżenia. Należy zauważyć, że większej dokładności przybliżenia odpowiada dłuższy czas obliczeń. Próba przybliżonego rozwiązania jest podejmowana tylko wtedy, gdy nie istnieje rozwiązanie precyzyjne i kiedy możliwe jest rozwiązanie przybliżone. Jeśli niedopuszczalne jest rozwiązanie przybliżone, można wyłączyć opcję takiego rozwiązania.
Za każdym razem, gdy zastosowane zostanie przybliżenie, wyświetlany jest raport z tolerancją odchyłki.
