Okno dialogowe Pogrubienie/Odsunięcie

Dodaje lub usuwa grubość z powierzchni części lub zszycia , tworzy powierzchnię odsunięcia z powierzchni części lub powierzchni albo tworzy nową bryłę.

Dostęp:

Wstążka: kartę Model 3D panel Powierzchnia Pogrubienie/Odsunięcie

Karta Pogrubienie/Odsunięcie

Określa wymagania dla elementu Pogrubienie lub Odsunięcie.
Wybór	Określa ścianki, które mają być pogrubione lub, od których będą odsuwane powierzchnie.
Bryły	Wybiera uczestniczącą bryłę, jeżeli występuje więcej niż jeden korpus bryłowy.
Tryb wyboru	Filtruje geometrię, tak aby wybór był ograniczony do poszczególnych ścianek lub do powierzchni zszycia. Można wybrać wiele połączonych powierzchni lub powierzchnię zszycia, ale nie można ich ze sobą mieszać.
Odległość	Określa grubość dla elementu Pogrubienie lub określa odległość dla elementu Odsunięcie. Kiedy wynikiem operacji jest powierzchnia, to wielkość odsunięcia może być zerowa (aby utworzyć kopię powierzchni lub kopię poszczególnych powierzchni modelu bryłowego lub powierzchni).
Wynik	Określa, czy element jest bryłą, czy powierzchnią. Domyślnym ustawieniem jest bryła.
Operacja	Określa, czy element Pogrubienie łączy, wycina, czy też przecina element bryłowy.
		Połączenie Dodaje do elementu bryłowego utworzony element Pogrubienie.
		Wycięcie Usuwa z elementu bryłowego utworzony element Pogrubienie.
		Przecięcie Tworzy nowy element będący wspólną częścią elementu Pogrubienie i elementu bryłowego. Materiał, który nie jest zawarty we wspólnej objętości zostanie usunięty.
		Nowa bryła Tworzy nowy korpus bryłowy. Jest to wybór domyślny, jeżeli operacja pogrubiania jest pierwszym elementem bryłowym w pliku części. Wybierz, aby utworzyć nową bryłę w pliku części z istniejącymi korpusami bryłowymi. Każda bryła jest osobnym zbiorem elementów innych dla poszczególnych brył. Bryła może mieć wspólne elementy z innymi bryłami.
Kierunek	Wydłuża element Pogrubienie lub Odsunięcie w jednym kierunku lub symetrycznie w obu kierunkach.
Łączenie automatyczne	Łączenie automatyczne jest technologią ponownego łączenia, która automatycznie przesuwa styczne powierzchnie i tworzy nowe połączenia, jeśli jest to wymagane. Opcja ta jest domyślnie aktywna w środowisku modelowania części. Poniższe ilustracje prezentują model z operacją Pogrubienie wykonaną z oraz bez łączenia automatycznego.

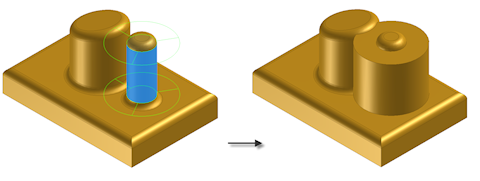

	Bez łączenia automatycznego

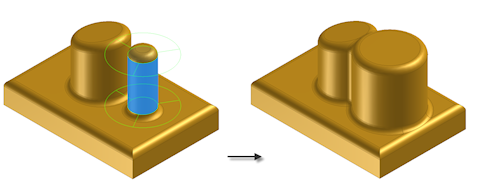

	Łączenie automatyczne włączone
	Okno dialogowe Łączenie automatyczne jest aktywne wyłącznie po wybraniu powierzchni bryły do operacji Pogrubienie. Jest ono aktywne także po wydłużeniu elementu Grubość w kierunku dodatnim lub ujemnym, ale nie po wydłużeniu elementu o równą wartość w obu kierunkach. Po włączeniu łączenia automatycznego, następujące funkcje Pogrubienia zostaną automatycznie wyłączone: Operacje Połącz, Wytnij lub Przetnij Nowa bryła Równa odległość w obu kierunkach Powierzchnia Zszycie

Karta Więcej

Umożliwia wybór wszystkich połączonych ścianek elementu lub utworzenie powierzchni z powierzchniami bocznymi. Udostępnia i pozwala również określić parametry przybliżonych rozwiązań dla odsunięcia.
Automatyczne łączenie płaszczyzn	Wybiera do pogrubienia wiele stycznie ciągłych powierzchni. Pogrubienie wszystkich wybranych ścianek nastąpi w tym samym kierunku i będzie wynikiem tego samego działania logicznego. Domyślnie opcja ta jest wyłączona.
Utwórz pionowe powierzchnie	Dla elementów utworzonych jako odsunięcie, tworzy pionowe lub "boczne" powierzchnie łączące odsunięte powierzchnie z oryginalną powierzchnią zszycia. Pionowe powierzchnie są tworzone tylko na wewnętrznych krawędziach powierzchni, a nie na krawędziach granicznych powierzchni. Domyślnie opcja ta jest wyłączona. Pionowe powierzchnie nie mogą połączyć odsuniętej powierzchni z elementem bryłowym.
Dozwolone przybliżenie	Gdy nie istnieje precyzyjne rozwiązanie, pozwala obliczyć odsunięty element z odchyłką od zadanej grubości. Rozwiązanie dokładne tworzy odsuniętą powierzchnię, w której każdemu punktowi oryginalnej powierzchni odpowiada punkt powierzchni odsuniętej. Odległość między tymi dwoma punktami jest równa określonej odległości. Wybierz opcję, która pozwala na wykonanie przybliżonych obliczeń i kliknij strzałkę, aby wybrać z listy typ odchyłki. Średnia odchyłka jest rozdzielona, aby wypadać ponad i poniżej określonej odległości. Nigdy za cienka zapewnia minimalną odległość. Odchyłka musi wypadać powyżej określonej odległości. Nigdy za gruba zapewnia maksymalną odległość Odchyłka musi wypadać poniżej określonej odległości.

Optymalnie	Wykonuje obliczenia w możliwie krótkim czasie, z rozsądną tolerancją.
Określ tolerancję	Wykonuje obliczenia z zadaną tolerancją. Obliczenia mogą trwać dość długo. Kliknij opcję i określ tolerancję.
