Bryła kabla taśmowego powinna być wyrównana równolegle do gniazda w złączu Kabla taśmowego D-Sub. Aby w wybranym punkcie dostosować kabel taśmowy, należy użyć narzędzia Sterowanie skrętem.

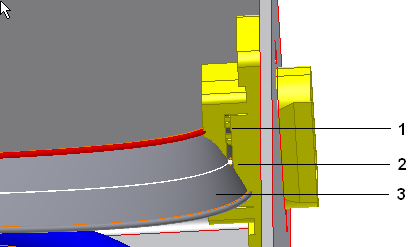

- W nadal aktywnym zespole wiązki kabla taśmowego przybliż kabel D-Sub Ribbon. Powłoka kabla (3) jest poskręcana względem gniazda (1) na złączu.
- Kliknij prawym przyciskiem myszy wcześniej wybrany punkt (2) i wybierz polecenie Edycja skrętu.

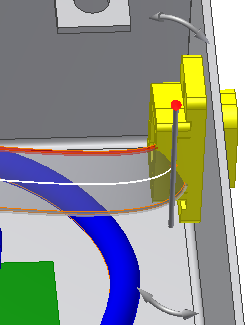

- W wybranym punkcie wyświetlone zostanie narzędzie Sterowanie skrętem.

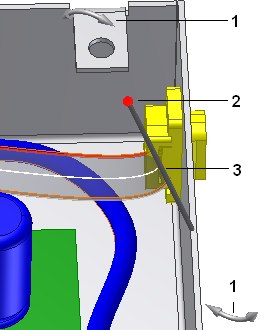

Uchwyty obrotu (1) umożliwiają zmianę bieżącej orientacji. Czerwony znacznik w kształcie kuli (2) oznacza pierwszy przewodnik. Pasek orientacji (2) reprezentuje orientację powierzchni na kablu taśmowym w wybranym położeniu.
- Kliknij i przeciągaj uchwyt obrotu, aż powłoka kabla taśmowego zostanie wyrównana z gniazdem, a następnie zwolnij przycisk myszy.Uwaga: Jeśli to konieczne, za pomocą klawiszy (+) i (–) na klawiaturze dopasuj rozmiar narzędzia Sterowanie skrętem.
- Kliknij prawym przyciskiem myszy i wybierz polecenie Zastosuj.

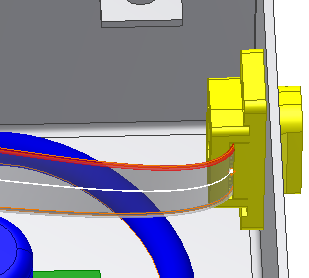

Bryła kabla taśmowego zostanie ponownie obliczona i dostosowana do nowego położenia.
- Powróć do górnego poziomu zespołu i zapisz wszystkie pliki. Ten zespół zostanie wykorzystany w kolejnym ćwiczeniu.
