Dostosowywanie orientacji i kształtu kabla taśmowego

Dodamy teraz pojedyncze zawinięcie na kablu taśmowym, by wyrównać go do złącza DSub Ribbon.

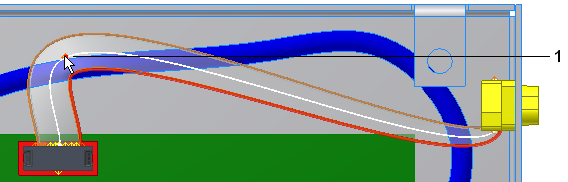

1. Kliknij kartę Kable i wiązki przewodów panel Utwórz Utwórz zawinięcie, a następnie kliknij pierwszy utworzony punkt (1).

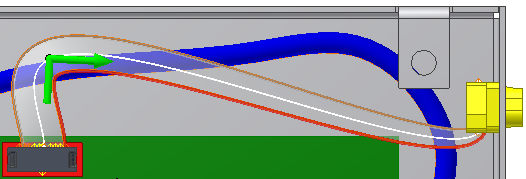

   W punkcie zawinięcia wyświetlona zostaje strzałka wskazująca kierunek następnego punktu konstrukcyjnego znajdującego się na ścieżce kabla taśmowego. Jest to poprawny kierunek zawinięcia.

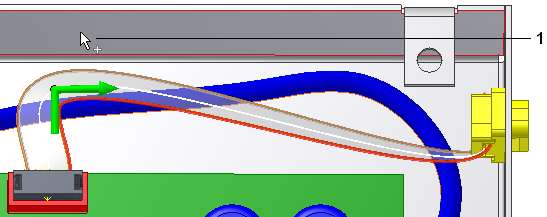

2. W oknie dialogowym w obszarze Wyrównanie kliknij narzędzie Wał, a następnie kliknij powierzchnię obudowy (1).

   Ta czynność umożliwia równoległe wyrównanie wału do wybranej powierzchni. Aby dostosować wał równolegle do istniejącej geometrii, wybierz krawędź.

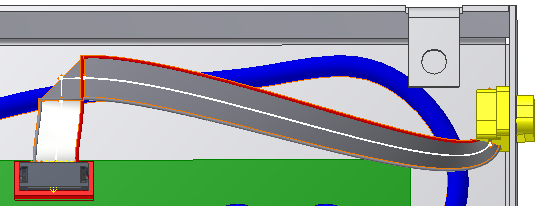

3. Kliknij przycisk OK, aby utworzyć zawinięcie w określonym kierunku i z odpowiednim wyrównaniem.
   Uwaga: Podobnie jak w przypadku edytowania innych obiektów wiązki przewodów prawym przyciskiem myszy można klikać punkty konstrukcyjne kabla taśmowego i używać poleceń Zdefiniuj ponownie punkt oraz Obrót/Przemieszczenie 3D w celu przesuwania punktów trasy. Nie można obracać punktów konstrukcyjnych kabla taśmowego. W przypadku zawinięć można manipulować wyłącznie punktem konstrukcyjnym wykorzystanym do utworzenia zawinięcia.

4. W przeglądarce rozwiń folder Kable taśmowe i kabel taśmowy. Na ekranie powinny zostać wyświetlone elementy: Taśma1, Zawinięcie1 i Taśma2.
