Rozmieszczenie złączy

Złącza są wstawiane i wiązane w zespole tak samo, jak standardowe części Autodesk Inventor. Po wstawieniu z dodanym zespołem wiązki przewodów można określać konkretne desygnatory odniesienia każdego wystąpienia tej części w kontekście każdego zespołu wiązki przewodów.

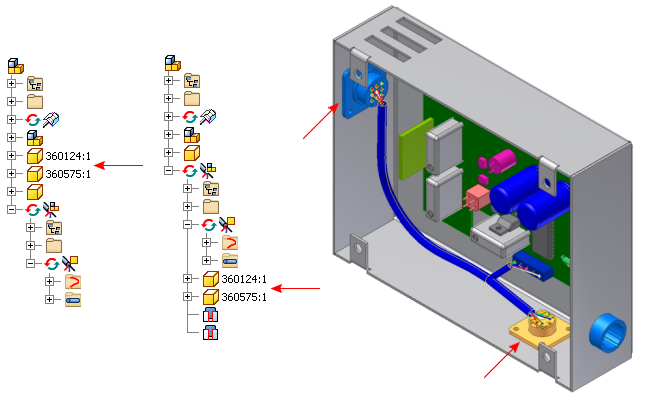

Złącza mogą być wstawiane w dowolnej lokalizacji w strukturze zespołu. W zależności od preferowanego sposobu dokumentacji zespołu wiązki przewodów można wstawiać części poza zespołem wiązki przewodów lub desygnowane do zespołu wiązki przewodów. Złącza już istniejące w podzespołach mogą tam pozostać.

Jeśli złącze fizycznie jest częścią wiązki przewodów, to należy rozważyć dodanie go bezpośrednio do odpowiedniego zespołu wiązki przewodów. Obiekt taki jak blok końcowy, który nie jest częścią wiązki przewodów, prawdopodobnie nie należy do zespołu wiązki przewodów. Etapy układania przewodów są w obu przypadkach takie same.

Przy ponownym użyciu zespołu najwyższego poziomu zawierającego zespół wiązki przewodów zalecane jest obniżenie poziomu złączy do zespołu wiązki przewodów. W dodatku Kable i wiązki przewodów można używać polecenia Zapisz kopię jako, aby skopiować zespół najwyższego poziomu i całą jego zawartość (zespół wiązki przewodów, inne podzespoły itp.). Następnie, skopiowany zespół można użyć ponownie w innym zespole.

Umieszczając i wiążąc pasujące złącza zespołów wiązek przewodów, należy pamiętać o następujących zagadnieniach:
