Aby utworzyć i ułożyć przewody w cyfrowym prototypie, najpierw należy utworzyć i wstawić części elektryczne lub złącza. W części Autodesk Inventor - Przewody i wiązki przewodów można zidentyfikować i oznaczyć punkty połączeń na złączach i ustawić właściwości sworzni i części.

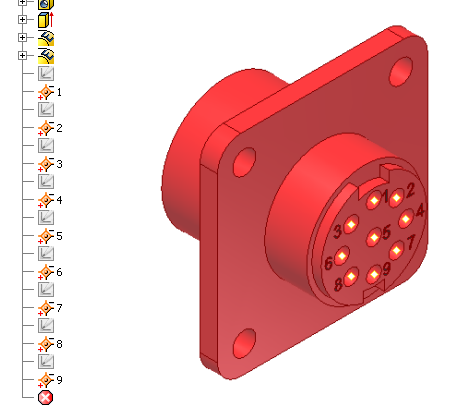

Złącza to normalne części programu Autodesk Inventor lub części iPart z rozszerzonymi właściwościami i co najmniej jednym zdefiniowanym punktem połączenia przewodu zwanym sworzniem. Złącza to jedyne komponenty wiązki przewodów, które nie są tworzone w kontekście zespołu wiązki przewodów. Zamiast tego, złącza są tworzone poprzez edycję normalnych części programu Autodesk Inventor. Podczas edycji części należy określić specjalne punkty konstrukcyjne zwane sworzniami, wprowadzić wymagane właściwości i opcjonalnie dodać właściwości niestandardowe. Sworznie można dodawać i edytować pojedynczo lub w grupach. Po zdefiniowaniu część jest umieszczana w zespole.
Umieszczenie desygnatora odniesienia pojedynczego wystąpienia lub grupy jest wymagane w przypadku każdego zespołu wiązki przewodów korzystającego z części elektrycznej, a nie tylko raz dla każdego wystąpienia części.
