Ogranicz przedłużenie występu na jednej ścieżce do dwóch płaszczyzn odcinania.
- Utwórz lub zaimportuj część o cienkich ściankach, podobną do pokazanej na ilustracji. Uwaga: Otwarta powierzchnia jest ciągłością styczności.
- Zdefiniuj dwie powierzchnie konstrukcyjne i dwa punkty konstrukcyjne (patrz czerwone koła) wzdłuż ścieżki.
- Na wstążce kliknij
Karta Model 3D
panel Część z tworzywa sztucznego
Występ
. - Wybierz dwie ścieżki (na ilustracji zaznaczone kolorem niebieskim i czerwonym). Uwaga: Nie zaznaczaj krawędzi fazy i zostaw ścieżkę otwartą.
- Wybierz oś Z jako Kierunek wyciągnięcia.

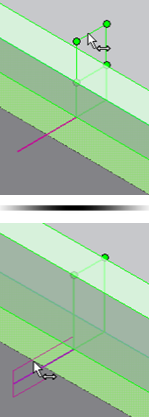

- Użyj manipulatorów na podglądzie, aby dopasować przekrój występu i wielkość prześwitu. Można przeciągnąć przekrój do bardziej wygodnego miejsca na ścieżce.
- Przedłuż selektor przedłużenia ścieżki i wybierz dwie płaszczyzny i dwa punkty. Na początku algorytm występu dokonuje tymczasowego wyboru sektorów. Użyj zielonych i żółtych kropek, aby wybrać sektory, które będą zatrzymane lub usunięte.
- Klikaj na zielone lub żółte kropki do momentu, aż konfiguracja będzie taka sama, jak na ilustracji.
- Kliknij przycisk OK.
