Elementy występów i rowków są często częścią projektu produktu plastycznego. Służą do dokładnego łączenia dwóch części na linii podziału, wzdłuż ścian. Element zwykle składa się z dwóch oddzielnych części, które precyzyjnie zestawiają występ i rowek. Element Występ pozwala na alternatywne stworzenie obu elementów w oparciu o ścieżkę wzdłuż ścian i parametry geometryczne.
Wytyczne dotyczące ścieżki

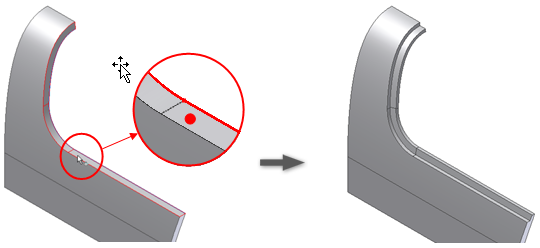

Ścieżka składa się z zestawu gładko połączonych krawędzi stycznych i ciągłych. W tym samym elemencie Występu/Rowku można wybrać więcej niż tylko jedną część pod warunkiem, że płaszczyzna występu jest niepowtarzalna i styczna w sposób ciągły. Na przykład można wybrać powierzchnię cienkiej ściany, na której leży dany Występ/Rowek. Można również wybrać powierzchnię występu jako powierzchnia przewodnia.
Powierzchnia przewodnia a kierunek wyciągnięcia

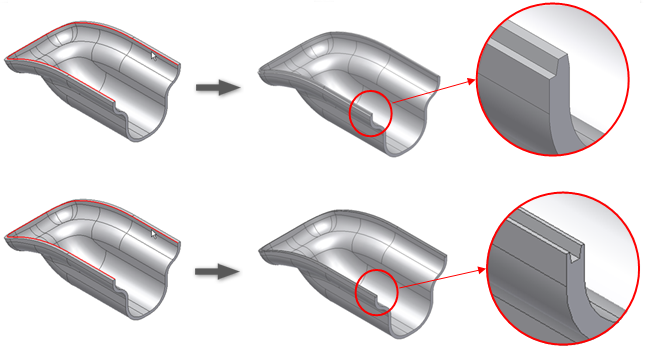

Do występu/rowku można odwoływać się jako do Powierzchni przewodniej (powierzchnia w przekroju cienkiej ściany). W tym przypadku przekrój występu/rowku będzie umieszczony pod stałym kątem w stosunku do powierzchni przewodniej wzdłuż całej ścieżki.

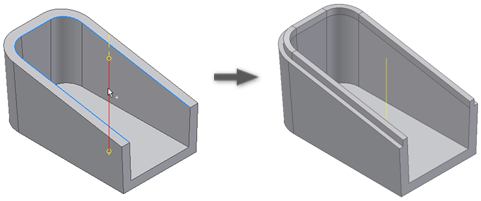

Alternatywnie do występu/rowku można odwoływać się jako do Kierunku wyciągnięcia. W tym przypadku przekrój występu/rowku będzie umieszczony równolegle do wybranego kierunku wyciągnięcia wzdłuż całej ścieżki.
Zakresy ścieżki

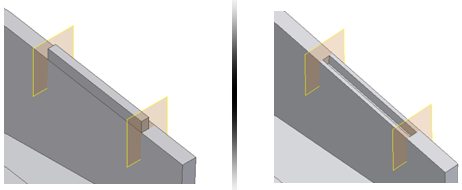

Możliwe jest również ograniczenie przedłużenia Występu/Rowku do jednej lub więcej części ścieżki. Wybierz dwa lub więcej elementów ograniczających (punkty i płaszczyzny) i części, które zatrzymać lub odrzucić.
