Biblioteka Content Center zawiera przykładowe złącze kabla taśmowego. Wstaw jedno wystąpienie złącza dziesięciożyłowego w zespole wiązki kabla taśmowego.
-
Na wstążce kliknij
kartę Złóż
panel Komponent
Wstaw z Content Center
. - W oknie Wstaw z Content Center, w panelu Widok kategorii, przejdź do opcji Kable i wiązki przewodówZłączaKabel taśmowy i wybierz opcję Złącze kabla taśmowego.
-
Kliknij Widok tabeli, aby wyświetlić składniki rodziny dla złącza kabla taśmowego. - W tabeli podglądu przyjrzyj się nazwie Składnika złącza dziesięciożyłowego. W tym wypadku jest to pierwszy składnik na liście.
- Aby wybrać złącze kabla taśmowego, kliknij dwukrotnie jego obraz.
- Sprawdź, czy w oknie dialogowym Złącze kabla taśmowego są wybrane następujące opcje:
-
Złącze kabla taśmowego-01
-
Jak standard
-
- Kliknij przycisk OK.
Ta część w oknie graficznym jest dołączona do wskaźnika.

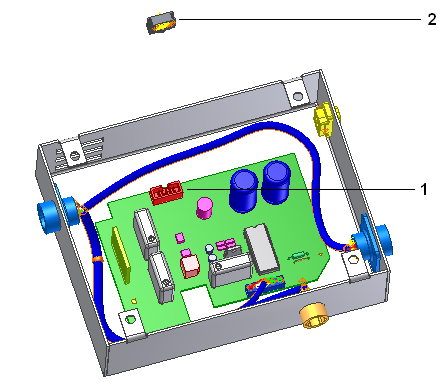

- Obróć obudowę, aby lepiej widzieć Złącze męskie RC (1).
- Kliknij tło okna graficznego, aby wstawić część (2). Dokładne wstawienie nie jest wymagane.
- Kliknij prawym przyciskiem myszy i wybierz opcję Gotowe.
