W tym ćwiczeniu umieszczone zostaną trzy wiązania zestawiające w celu związania złącza kabla taśmowego. Poniższe czynności wykorzystują polecenie Wiązanie, lecz można również skorzystać z polecenia Zespół.
- Uaktywnij zespół górnego poziomu Enclosure_Assembly.iam..
-
Na wstążce kliknij
kartę Złóż
panel Pozycja
Wiązanie
. - Upewnij się, że opcja Pokaż podgląd jest zaznaczona.
- Sprawdź, czy wybrane jest narzędzie Wiązanie zestawiające i czy naciśnięty jest pierwszy przycisk wyboru, a następnie kliknij powierzchnię złącza kabla taśmowego.

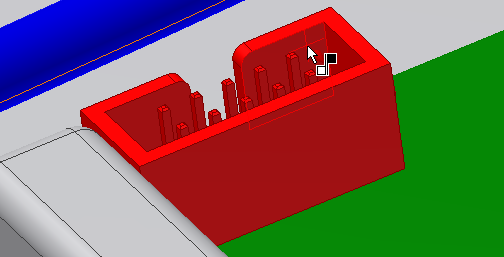

- Teraz aktywne jest drugie narzędzie wyboru. Kliknij ścianę Złącza męskiego RC, aby określić ją jako geometrię zestawienia.

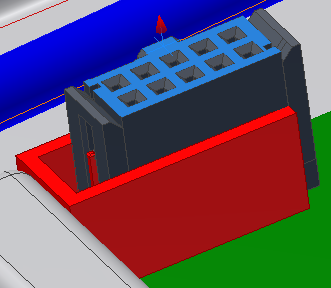

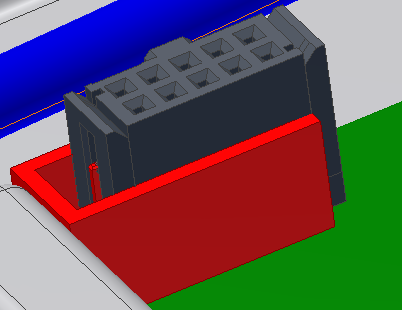

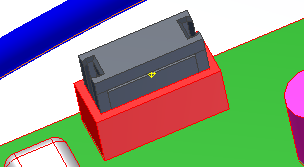

- Gdy na podglądzie wyświetlone zostanie złącze umieszczone na miejscu, kliknij przycisk Zastosuj, aby utworzyć pierwsze wiązanie zestawiające.
- W celu utworzenia drugiego wiązania zestawiającego kliknij górną powierzchnię złącza kabla taśmowego.

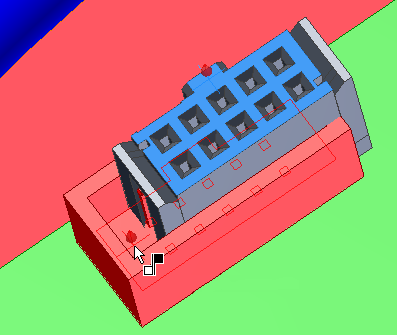

- Kliknij dolną powierzchnię Złącza męskiego RC.
- Gdy na podglądzie wyświetlone zostanie złącze umieszczone na miejscu, kliknij przycisk Zastosuj, aby utworzyć drugie wiązanie zestawiające.
- W celu utworzenia ostatniego wiązania zestawiającego kliknij prawą stronę złącza kabla taśmowego.

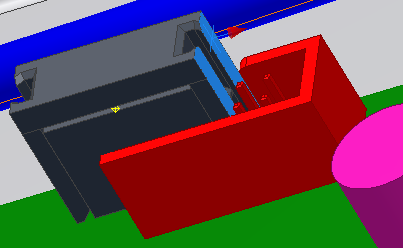

- Kliknij wewnętrzną powierzchnię Złącza męskiego RC.
- Gdy złącze zostanie odpowiednio umieszczone, kliknij przycisk OK.
