Na końcu utworzysz lewe i prawe elementy wspierające, aby połączyć strukturę z paskiem. Elementy wspierające używają pochodnej powierzchni konstrukcyjnej jako powierzchni kończącej dla wyciągnięcia prostego.
- Zachowując aktywny podzespół Rama, utwórz nowy komponent o nazwie LeweWsparcie w podzespole. Umieść część w szablonie Standard(mm).ipt. Wybierz Płaszczyznę XY początku podzespołu jako początkową płaszczyznę szkicu. Zamknij początkowy szkic i usuń element Szkic1, aby uporządkować przeglądarkę.
- Pobierz część SkeletonBase do nowej części:
- Wyklucz z części pochodnej wszystkie szkice oprócz szkicu SZKIC ELEMENTÓW WSPIERAJĄCYCH.
- Wyklucz Geometrię konstrukcyjną i Parametry z części pochodnej.
- Rozwiń opcję Korpusy powierzchniowe w oknie dialogowym Część pochodna.
- Wyklucz z części pochodnej wszystkie powierzchnie oprócz Srf2.
- Kliknij przycisk OK, aby zakończyć element. Zespół powinien pasować do tego, który jest pokazany na ilustracji.
Może pojawić się pytanie, dlaczego wymagana jest osobna powierzchnia nakładkowa. Dlaczego by nie utworzyć bryły nakładki w szkielecie, a następnie odziedziczyć bryłę jako bryłę lub powierzchnię w części obsługującej?

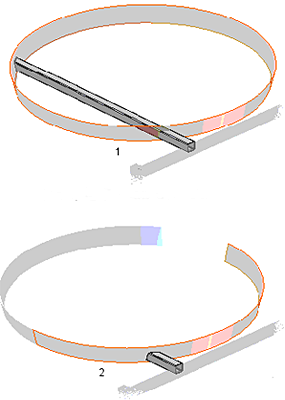

Zauważ, że powierzchnia nakładkowa jest prostą powierzchnią obróconą o kąt 180 stopni i odpowiada zewnętrznej powierzchni nakładki. Profil rury wspierającej zostanie wyciągnięty do tej powierzchni. Jeśli powierzchnia kończąca daje więcej niż jedno rozwiązanie, wynikowe jest zawsze maksymalne zakończenie. Przykład znajduje się na poniższym rysunku.
Można wybrać minimalne lub maksymalne rozwiązanie dla zakończenia wyciągnięcia.
1 — Wyciągnięcie proste do nakładki o 360 stopni
2 — Wyciągnięcie proste do nakładki o 180 stopni
- Na wstążce kliknij
kartę Model 3D
panel Tworzenie
Wyciągnięcie proste
. Wybierz profil rury podświetlony na rysunku. - Kliknij przycisk strzałkowy Zakres na minipasku narzędzi Wyciągnięcie i wybierz opcję Do wybranej powierzchni/punktu.
- Kliknij powierzchnię pochodną wyróżnioną na poniższym rysunku.
- Kliknij kartę Więcej w oknie dialogowym Wyciągnięcie, a następnie wybierz opcję Rozwiązanie minimalne.
- Kliknij przycisk OK, aby utworzyć element i zamknąć okno dialogowe Wyciągnięcie.
1 — Wyciągnięcie proste
2 — Profil
- Powróć do poziomu podzespołu Rama i zamocuj część LeweWsparcie.
- Powtórz poprzednie czynności, aby utworzyć prawe wsparcie o nazwie PraweWsparcie. Pobierz ten sam szkic i powierzchnię do nowej części, a następnie wyciągnij profil innej rury w szkicu do powierzchni kończącej. Podzespół Rama powinien pasować do tego, który pokazano na ilustracji.
- Rozwiń element pochodny SkeletonBase znajdujący się pod częściami LeweWsparcie oraz PraweWsparcie i Wyklucz widoczność elementu Srf2, aby uporządkować przeglądarkę modeli.
