Aby zakończyć podzespół struktury, dodaj drugie wystąpienie części PozRura. Następnie należy powiązać to wystąpienie rury z innymi elementami struktury oraz ze szkicem układu ramy.
- Przy zachowaniu aktywnego podzespołu Rama, przeciągnij część PozRura:1 z przeglądarki modeli i upuść ją w oknie graficznym.
- Na wstążce kliknij
kartę Zespół
panel Pozycja
Wiązanie

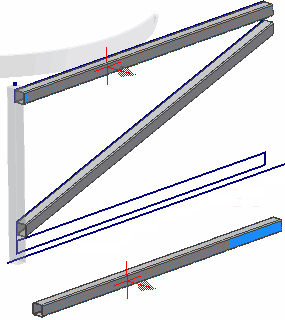

. Kliknij opcję Równoległe w oknie dialogowym Wstaw wiązanie. - Dodaj wiązanie równoległe pomiędzy dwoma powierzchniami podświetlonymi na rysunku.
- Dodaj drugie wiązanie równoległe pomiędzy powierzchniami końcowymi dwóch rur podświetlonymi na rysunku.
- Kliknij opcję Zestawiająco w oknie dialogowym Wstaw wiązanie.
- Kliknij powierzchnię wyróżnioną na poniższym obrazie, a następnie kliknij widoczną krawędź szkicu, która także jest wyróżniona. Krawędź jest geometrią w szkicu pochodnym, w części UkładRamy.
- Zastosuj wiązanie, a następnie kliknij przycisk Anuluj, aby zamknąć okno dialogowe Wstaw komponent.
1 — Szkicuj linię
- Wyłącz Widoczność części UkładRamy w podzespole.
- Zapisz swoją pracę.
