Przyłączenie punktów trasy do istniejącej geometrii

1. Na wstążce kliknij kartę Trasa panel Utwórz Trasa .

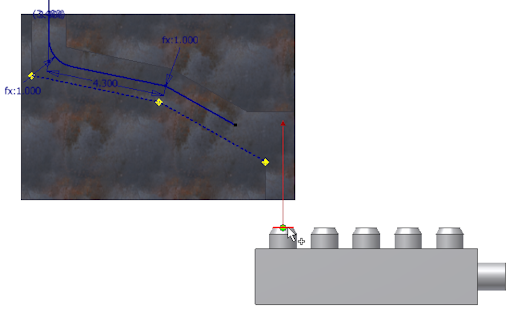

2. Kliknij lewy otwór kołowy znajdujący się na części zaworu.

3. Kliknij prawym przyciskiem myszy w oknie graficznym i wybierz Zatrzask punktowy.

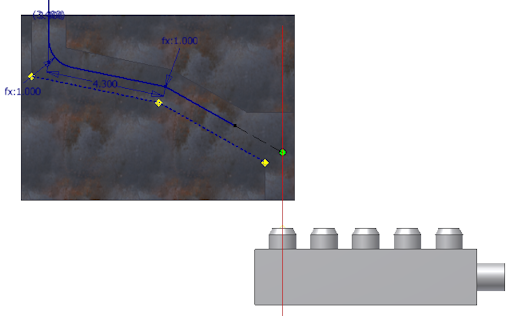

4. Przesuń wskaźnik na ostatni odcinek utworzony w poprzednim ćwiczeniu.

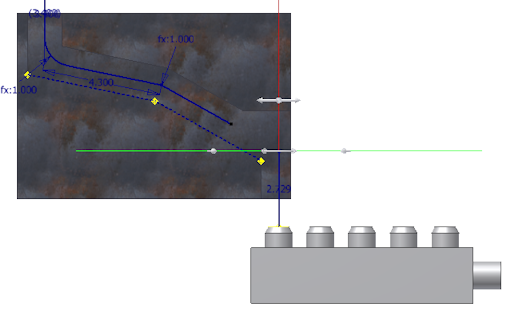

   Linia kreskowa reprezentująca zatrzask punktu jest wyświetlana od kursora do punktu podglądu. Punkt podglądu jest wyświetlany na przecięciu linii i osi.


5. Gdy ukaże się linia przerywana i punkt przecięcia, kliknij pochyły segment, by wybrać punkt trasy.

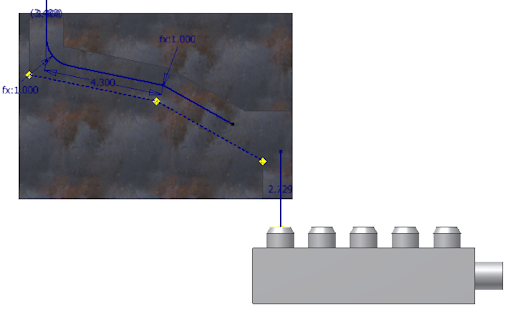

6. Kliknij prawym przyciskiem myszy i wybierz opcję Gotowe.
