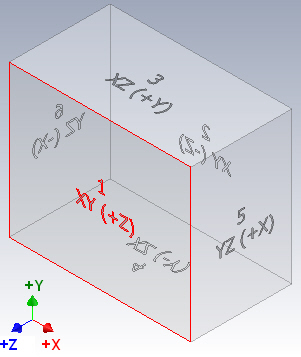

Domyślny widok izometryczny w Szablonie angielskim (calowym). (Domyślny widok izometryczny w Szablonie metrycznym.) Orientacja widoku (Przód, Góra, Lewo, Prawo itd.) używana w IDW, Autodesk Inventor View i 3D DWF definiowana jest przez następujące przypisania. Przypisanie jest stałe i nie może zostać zmienione. Tabela odnosi się do płaszczyzny początkowej części, podczas wstawiania widoku rysunku. |
|
|
Folder Początek w IPT i IAM |
Orientacja widoku w IDW, 3D DWF i Autodesk Inventor View |
|
|
XY (+Z) |
1 = Przód |
|
|
XY (-Z) |
2 = Tył |
|
|
XZ (+Y) |
3 = Góra |
|
|
XZ (-Y) |
4 = Dół |
|
|
YZ (+X) |
5 = Prawo |
|
|
YZ (-X) |
6 = Lewo |
|
|
Na przykład XY (+Z) znaczy, że patrzymy na płaszczyznę XY z perspektywy +Z. Uwaga: Redefiniowanie widoku izometrycznego w plikach .ipt lub .iam nie ma wpływu na opisane powyżej przypisanie.
|
||
Domyślny widok izometryczny w szablonie metrycznym
 |
Aby przedefiniować widok izometryczny
|
