Odbicie elementu

Teraz dodamy element niepowtarzalny do tylnej zaślepki cylindra. Użyj polecenia Odbij, aby utworzyć identyczny element po przeciwnej stronie części.

Tworzenie elementu, a następnie jego odbijanie pozwala na kontrolowanie elementów symetrycznych przez element pierwotny. Podczas edycji pierwszego wystąpienia element odbity aktualizuje się automatycznie.

1. Użyj polecenia Otwór.

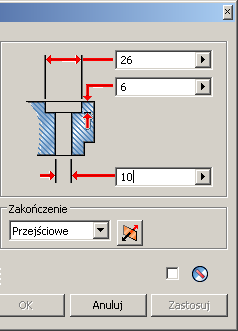

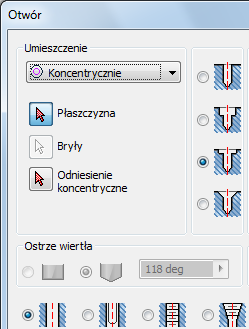

2. W oknie dialogowym Otwór ustaw opcję Umieszczenie na Koncentryczne i typ otworu na Pogłębienie walcowe.

   • Średnicę pogłębienia ustaw na 26 mm.
   • Głębokość pogłębienia ustaw na 6 mm.
   • Średnicę otworu wierconego ustaw na 10 mm.
   • Opcję Zakończenie ustaw na Przejściowe.

3. Kliknij strzałkę wyboru Płaszczyzny w oknie dialogowym, a następnie wybierz płaszczyznę przednią płaskownika obróconego. Pojawi się podgląd otworu, a strzałka wyboru przesunięta jest na Odniesienie koncentryczne.

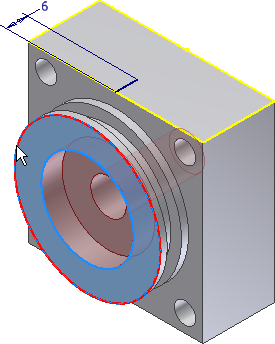

4. Na modelu w oknie graficznym wybierz krawędź profilu obróconego, aby określić krawędź koncentryczną.

5. Naciśnij przycisk OK, aby utworzyć otwór.

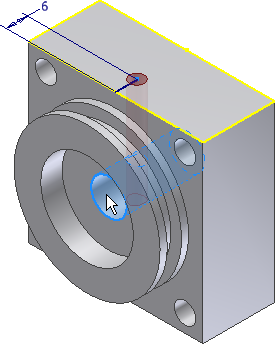

6. Użyj polecenia Otwór. Opcję Umieszczenie ustaw na Ze szkicu i wybierz koniec linii 6 mm, aby umiejscowić otwór.

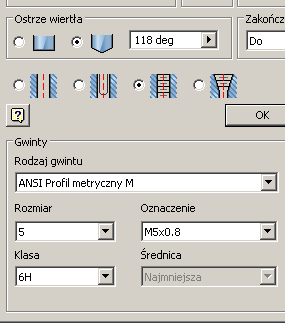

7. W oknie dialogowym opcji Otwór:
   • Typ otworu ustaw na Bez pogłębienia.
   • Zakończenie ustaw na Do.
   • Otwór ustaw na gwintowany.
   • Typ gwintu ustaw na Metryczny profil M ANSI.
   • Rozmiar ustaw na 5.
   • Oznaczenie ustaw na M5 x 0.8.

8. Wybierz powierzchnię wewnętrzną wgłębienia na modelu, aby określić zakończenie Do, a następnie wybierz polecenie OK, aby utworzyć otwór.

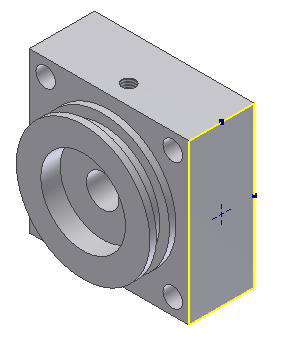

9. Zacznij szkic na boku walca pokazanym na poniższej ilustracji.
10. Umieść Punkt, Punkt środkowy niedaleko środka powierzchni i zwiąż ją poziomo i pionowo względem krawędzi zewnętrznych.

11. Zakończ szkic.
12. Użyj polecenia Otwór. Ustaw typ Umieszczenia na opcję Ze szkicu.

    Jeżeli w modelu nie ma innych szkiców, program Autodesk Inventor wybierze punkt. Jeżeli występują inne szkice, wybierz punkt.

13. Określ typ otworu na Bez pogłębienia, średnicę otworu na wartość 10 mm, a głębokość otworu na 10 mm.
14. Naciśnij przycisk OK, aby utworzyć otwór.

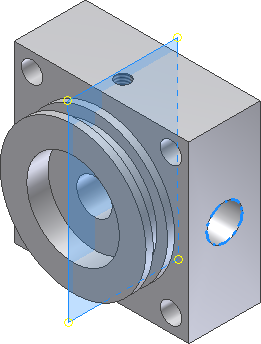

15. Na wstążce kliknij kartę Model 3D panel Szyk Odbicie lustrzane .
16. Strzałka wyboru elementu jest aktywna. Wybierz powierzchnię wewnętrzną otworu, który właśnie został utworzony, aby dodać go do odbicia.
17. Zmień typ wyboru na Płaszczyzna odbicia. Można to zrobić w oknie dialogowym lub kliknąć prawym przyciskiem myszy i z menu kontekstowego wybrać opcję Kontynuuj.
18. W przeglądarce modeli, w folderze Początek wybierz płaszczyznę YZ, by zdefiniować płaszczyznę odbicia.

19. Kliknij przycisk OK, aby utworzyć odbicie elementu.

20. Zapisz i zamknij plik.
