W następnych etapach szkic będzie poddany edycji, aby przesunąć położenie otworu gwintowanego, pokazać edycję elementu oraz zademonstrować skojarzenia pomiędzy elementami.
W tej wersji na podstawie wysłanego zlecenia zmiany należy umieścić na środku części otwór, który miał znajdować się na przedniej zaślepce walca. Aby rozpocząć pracę:
- W przeglądarce modelu znajdź otwór gwintowany. Jeżeli nie usunięto żadnych otworów w pierwszej części ćwiczenia, otwór powinien mieć w przeglądarce nazwę Otwór2.
- Kliknij znak + umiejscowiony obok elementu otworu, aby odsłonić szkic znajdujący się pod elementem. Kliknij rysunek prawym przyciskiem myszy i z menu kontekstowego wybierz opcję Edytuj szkic.Wskazówka: Polecenie Edytuj szkic można również wybrać, klikając prawym klawiszem myszy element bez wyświetlania szkicu.

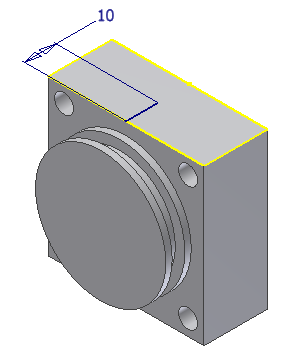

- Dwukrotnie kliknij wymiar o wartości 6 mm, aby włączyć okno edycji. Zmień wartość wymiaru z 6 mm na 10 mm.
Zauważ, że gdy edytujesz szkic, historia szkicu „cofa się” do stanu, w którym był element w chwili tworzenia szkicu.
- Zakończ szkic. Otwór gwintowany, płaszczyzna robocza, oś robocza oraz otwór o wymiarze 4 mm są aktualizowane.
- Zapisz plik i zamknij go.
- Otwórz plik o nazwie Zaślepka tylna.
