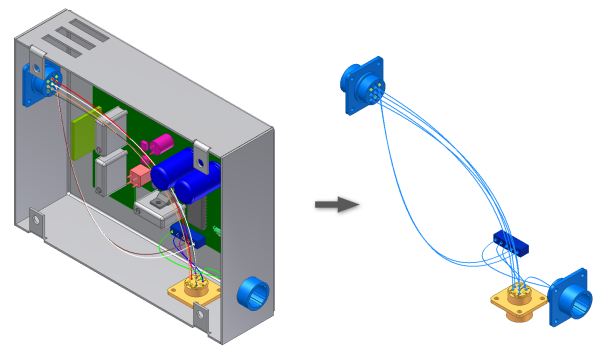

Aby automatycznie dodać (połączyć) wiele przewodów lub kabli w zespole wiązki przewodów przy użyciu plików danych, użyj narzędzia Importuj dane wiązki przewodów dostępnego na karcie Kable i wiązki przewodów. Aby można zaimportować przewody, w zespole muszą być już obecne złącza, sworznie i złącza.
Popularną funkcją polecenia Importuj dane wiązki przewodów jest komunikacja z oprogramowaniem AutoCAD® Electrical. Odpowiednie polecenie w AutoCAD Electrical umożliwia eksport danych dotyczących przewodów i wiązek przewodów. Projektanci układów elektrycznych mogą z łatwością przekazywać informacje o złączach projektantom elementów mechanicznych. Umożliwia to projektantom elementów mechanicznych trasowanie przewodów w cyfrowym prototypie.
Aby zaimportować przewody i kable, wybierz pliki importu. Plik importu zawiera plik konfiguracji (.cfg) oraz plik danych w formacie wartości rozdzielonych przecinkami (.csv) lub w formacie .xml. Pliki te można tworzyć samodzielnie za pomocą edytora tekstu lub arkusza kalkulacyjnego. Znajdujące się w takich plikach dane można zaimportować z innych aplikacji. Dane można importować wiele razy za pomocą tych samych lub innych plików importu. Dane w tych plikach określają łączność punkt do punktu każdego przewodu i żyły kabla. Kabli taśmowych nie można zawierać w plikach importu.
Plik konfiguracyjny, z zachowaniem separatorów listy właściwych dla danych ustawień regionalnych, opisuje format wejściowego pliku danych .csv. Plik danych .xml zawiera informacje przekazane z plików .cfg i .csv. Może on również zawierać informacje o właściwościach i częściach wirtualnych, które nie mogą być zawarte w pliku .csv. Żaden z formatów nie obsługuje importowania złączy, węzłów ani sworzni.
Po zaimportowaniu przewodów i kabli system wyświetla status zaimportowanych danych. Wyświetlane jest okno dialogowe Zaimportowane dane wiązki przewodów i tworzony jest plik rejestru zawierający szczegóły importu danych.
W procesie importu wyszukiwane są powielone, brakujące i zmienione przewody i żyły kabla. Jeśli nowy przewód lub żyła kabla zawiera istniejące już ID, to nie są one dodawane. Jeśli podwójny wpis zawiera inne dane lub połączenia, wyświetlany jest komunikat z ostrzeżeniem.
Po zaimportowaniu danych wiązki przewodów można użyć okna dialogowego Importowane dane wiązki przewodów, aby:
- Przeglądać zaimportowane dane.
- Identyfikować i poprawiać problemy dotyczące danych.
- Dodawać informacje w celu uzyskania pełnej definicji.
