W następnym rozdziale utworzymy element plastikowej kratki wentylacyjnej.
- W przeglądarce włącz Widoczność GrillSketch.
- Na wstążce kliknij
kartę Model 3D
panel Część z tworzywa sztucznego
Kratka
. - Aktywuj kartę Granica, a następnie wybierz zewnętrzny profil zamknięty w oknie graficznym, jak przedstawiono na ilustracji poniżej. Wybierz docelową bryłę, jeśli aplikacja nie wybrała korpusu znajdującego się najbliżej szkicu.

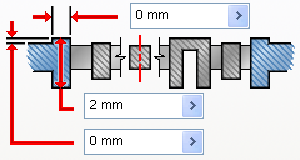

- Grubość = 0 mm
- Wysokość = 2 mm
- Wysokość zewnętrzna = 0 mm
Pominiemy kartę Wyspa. Ten szkic nie zawiera zamkniętej obwiedni dla wyspy. Poniższa ilustracja przedstawia przykład wyspy.
- Aktywuj kartę Wzmocnienie, a następnie wybierz linie.
- Grubość = 2.5 mm
- Wysokość = 1.3 mm
- Górne odsunięcie = 0.2 mm
- Aktywuj kartę Podparcie, a następnie wybierz łuki.
- Górne odsunięcie = 0.5 mm
- Grubość = 5 mm
- Dolne odsunięcie = 0 mm
- Kliknij przycisk OK, aby utworzyć kratkę wentylacyjną.
