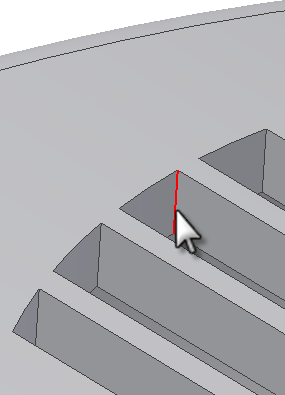

Teraz chcemy zaokrąglić wszystkie pionowe krawędzie kratki, tak jak pokazano to na poniższej ilustracji.
Funkcja Reguła zaokrąglenia służy przede wszystkim do zaokrąglania całego elementu w oparciu o wcześniej określone reguły. Oznacza to, że możemy zaokrąglić całą kratkę wentylacyjną bez konieczności wybierania poszczególnych krawędzi.
Poniżej zdefiniujemy reguły, które pozwolą na zaokrąglenie całej kratki w kilku ruchach.
- W przeglądarce wyłącz Widoczność dolnej bryły bez kratki wentylacyjnej. Obróć część, tak aby element kratki ustawiony był w stronę wewnętrznej powierzchni bryły.Wskazówka: Menu kontekstowe zawiera trzy polecenia służące do sterowania wyświetlaniem bryły: Widoczność, Wyświetl wszystko oraz Ukryj pozostałe.
- Na wstążce kliknij
kartę Model 3D
panel Część z tworzywa sztucznego
Reguła zaokrąglania
.- Użyj menu rozwijanego Źródło, aby ustawić źródło na Powierzchnia.

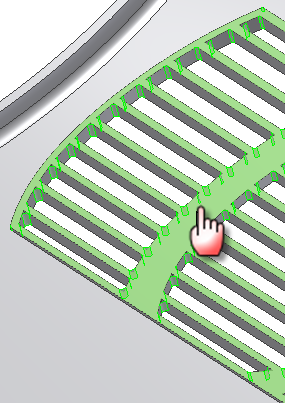

- Zaznacz wewnętrzną zakrzywioną powierzchnię kratki, tak jak pokazano to na poniższej ilustracji.
- Ustaw Promień na 0.5 mm.
- Ustaw Reguła na Pokryj krawędzie.
- Wybierz Oś Y w folderze Początek, aby określić kierunek.
- Ustaw pozycję Tolerancja na 1 stopień.
- Kliknij przycisk OK. Za pomogą reguł i kilku kliknięć udało nam się utworzyć 128 zaokrągleń.
Uwaga: Polecenie Reguła zaokrąglenia może być używane na elemencie w pliku części. Nie używa się go jedynie w przypadku części z tworzywa sztucznego.
