Nowa krzywa

Ta funkcja pozwala tworzyć zmienną z istniejących wyników, klasycznych operatorów arytmetycznych i typu Boolean oraz funkcji liczb rzeczywistych.

Dostęp:

Na panelu narzędzi graphera wyjściowego kliknij ikonę Nowa krzywa . Można też kliknąć prawym przyciskiem myszy gdziekolwiek w przeglądarce Graphera wyjściowego i wybrać polecenie Nowa krzywa.

Nazwa	Wskazuje nazwę nowej zmiennej.
Równanie	Definiuje nową zmienną w równaniu.

Równanie może zawierać istniejące zmienne i dowolne z poniższych elementów:

Operatory arytmetyczne	Te operatory to + i -. * oraz /.
Funkcje liczb rzeczywistych	Funkcje matematyczne mające rzeczywiste argumenty i zwracające rzeczywiste rozwiązania. cos, sin, tan acos, asin, atan cosh, sinh, tanh abs (wartość bezwzględna) exp, log, log10 sqr (wartość podniesiona do kwadratu), sqrt (pierwiastek kwadratowy) sign ( -1 jeśli wartość < 0, +1 jeśli wartość = >0) sign0 ( -1 jeśli wartość < 0, +1 jeśli wartość > 0, 0 jeśli wartość = 0) Uwaga: Funkcje trygonometryczne korzystają z bieżących jednostek kątowych (stopni lub radianów).
pi	Stała pi zapisywana jest dużymi literami: PI

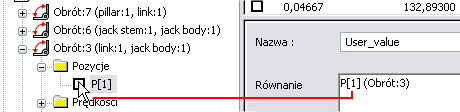

Przykład:	10+cos(P[1] (Obrotowe: 1) - PI/6)+20*abs(P[3] (Kuliste: 2)) Gdzie P[1](Obrotowe:1) to położenie 1. stopnia swobody połączenia o nazwie Obrotowe:1. P[3](Kuliste:2) to położenie 3. stopnia swobody połączenia o nazwie Kuliste:2. Uwaga: Można dodać zmienną, klikając pole po lewej stronie zmiennej w przeglądarce graphera wyjściowego.

Nazwa i równanie są sprawdzane w programie w czasie rzeczywistym, ale krzywe są obliczane dopiero po zakończeniu symulacji . Po sprawdzeniu nazwy i równania w folderze Zmienne użytkownika umieszczana jest nowa zmienna. Można jej używać do wszelkiego typu zadań, jak i do tworzenia nowych krzywych.
