- Powyżej miniatur otworów i opisów kliknij tekst Kliknij, aby dodać część złączną. Zostaną wyświetlone dostępne gwinty.
- Wybierz standard ISO z menu Standard, aby odfiltrować wybór.
- Wybierz ISO 4016. Przejrzyj wybrane połączenia w oknie graficznym.
Zwróć uwagę, że w programie wartość długości jest wybierana automatycznie w taki sposób, aby nastąpiło przejście przez wybrane komponenty.
Uwaga: Jeśli biblioteka Content Center nie posiada standardu ISO lub szczegółowych gwintów, wybierz opcję Wszystkie z menu Standard i wybierz podobny gwint. - Kliknij tekst Kliknij, aby dodać część złączną, położony bezpośrednio pod miniaturą gwintu, i wybierz standard ISO 7092.
Filtry logiczne kreatora są udostępnione do wyboru. Przykładowo, gdy dodasz twardą część złączną pomiędzy śrubą a otworem, dostępne do wyboru będą tylko podkładki.
- Wybierz tekst Kliknij, aby dodać część złączną, położony bezpośrednio pod miniaturą dolnego otworu i wybierz standard ISO 7092.

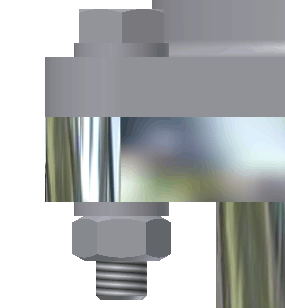

- Kliknij tekst Kliknij, aby dodać część złączną położony bezpośrednio pod miniaturą dolnej podkładki i wybierz standard ISO 4032. Złącze jest kompletne.
- Kliknij przycisk Zastosuj.
Okno dialogowe Nazewnictwo pliku otwiera pola, gdzie można określić nazwę wyświetlaną połączenia gwintowego i ustawienia nazwy pliku.
- Odznacz pole wyboru przy opcji Zawsze pytaj o nazwę pliku i kliknij OK.
