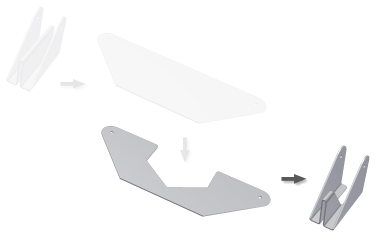

Pracując na modelu zawiniętej konstrukcji blachowej posiadającej przynajmniej jeden element funkcji Rozwiń w stanie rozwiniętym, użyj polecenia Zawiń ponownie, aby zawinąć ponownie jedno lub więcej zagięć lub zawinięć konstrukcji blachowej względem powierzchni odniesienia. Polecenie Zawiń ponownie dodaje element Zawiń ponownie do przeglądarki części konstrukcji blachowej i umożliwia dodanie innych elementów do zawiniętego modelu. Funkcja Zawiń ponownie może być dodana tylko do modeli konstrukcji blachowej zawierających funkcję Rozwiń w stanie rozwiniętym.
Opisano trzy metody:
| Metoda wyboru menu kontekstowego funkcji Zawiń ponownie: |
|---|
|
|
- Kliknij prawym przyciskiem myszy element Rozwiń, który ma zostać zawinięty ponownie w przeglądarce.
- Kliknij polecenie Zawiń ponownie.
Wybrany element Rozwiń jest zawijany ponownie automatycznie (za pomocą wybranego pierwotnie odniesienia nieruchomego) i nowa funkcja Zawiń ponownie pojawia się bezpośrednio nad znacznikiem Zakończenie zawinięcia.
|
| Metoda Opcje automatycznego wyboru: |
|---|
|
|
- Na wstążce kliknij
kartę Konstrukcja blachowa
panel Zmień
Zawiń ponownie
.
- Kliknij element Rozwiń, który ma zostać zawinięty ponownie w przeglądarce. Początkowo wybrane odniesienie nieruchome i zagięcia są wybierane automatycznie do ponownego zawijania.
- Ewentualnie kliknij dodatkowe poszczególne zagięcia lub zawinięcia do zawijania ponownego. Uwaga - zagięcia (lub zawinięcia) dodane w czasie, gdy znacznik Zakończenie zawinięcia był zawinięty nad wybraną funkcją Rozwiń, nie są wybierane automatycznie.
- Ewentualnie można wybrać nieużywane szkice do ponownego zawinięcia.
- Kliknij przycisk OK.
|
| Metoda ogólna: |
|---|
|
|
- Na wstążce kliknij
kartę Konstrukcja blachowa
panel Zmień
Zawiń ponownie
.
- Kliknij powierzchnię lub płaszczyznę, która ma być użyta jako odniesienie dla funkcji Zawiń.
- Kliknij poszczególne wyróżnione zagięcia lub zawinięcia, które mają zostać ponownie zawinięte. W razie potrzeby użyj opcji Dodaj wszystkie zagięcia, aby wybrać wszystkie wyróżnione geometrie.
- Włącz podgląd stanu ponownego zawinięcia i dodaj lub usuń zagięcia lub zawinięcia, aby uzyskać zamierzony stan zawinięcia modelu.
- Ewentualnie można wybrać nieużywane szkice do ponownego zawinięcia.
- Kliknij przycisk OK.
|
Wskazówka: Aby ponownie zawinąć większość (ale nie wszystkie) zagięcia lub zawinięcia, wybierz opcję Dodaj wszystkie zagięcia. Następnie kliknij przyciskiem myszy jednocześnie naciskając klawisz Ctrl, aby anulować wybór zagięć lub zawinięć, które nie będą zawijane ponownie.
