Aby ustawić segmenty, należy użyć narzędzia Obrót i ustawić punkty segmentu, a następnie kliknąć i przeciągnąć końcówki segmentów wokół punktu obrotu.

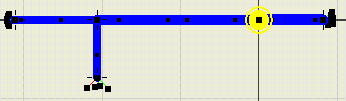

Ustawianie segmentów wiązki przewodów w pionie i w poziomie. Skorzystaj z lokalizacji siatki, by dokładnie ustawić segmenty.
- Upewnij się, że nadal jesteś w trybie edycji szkicu tablicy montażowej.
-
W aktywnym szkicu rysunku tablicy montażowej kliknij
kartę Tablica montażowa
panel Edycja
Obrót

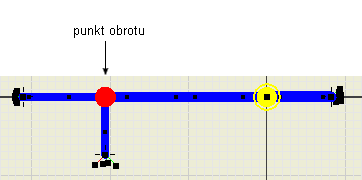

. - W oknie graficznym kliknij punkt połączenia dla gałęzi wiązki.

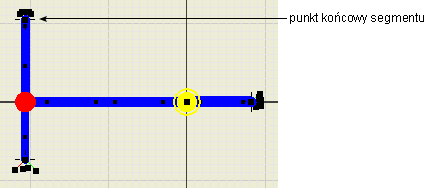

- Kliknij punkt na lewym końcu segmentu, a następnie przeciągaj go, dopóki segment nie zajmie pionowej pozycji. Uwaga: Lokalizacja jest domyślnie włączona. Aby wyłączyć lokalizację, w oknie graficznym kliknij prawym przyciskiem myszy tło i wybierz z menu kontekstowego polecenie Wyłącz lokalizację.
- Przywróć segment do jego poprzedniej pozycji.
- Aby usunąć punkt obrotu, kliknij prawym przyciskiem myszy i wybierz polecenie Zakończ z menu kontekstowego.
