Na wstążce kliknij
kartę Szkic 3D
panel Rysuj
Dołącz geometrię

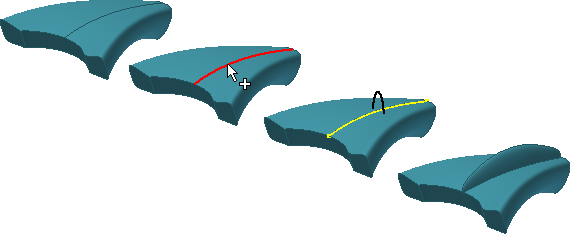

, aby skopiować istniejące krawędzie modelu, geometrię szkicu 2D oraz zaimportowane dane modelu krawędziowego do szkicu 3D w sposób zespolony.
Nową geometrię szkicu 3D można połączyć z końcami dołączonej geometrii.
- Na wstążce kliknij
kartę Szkic 3D
panel Rysuj
Dołącz geometrię
. - Kliknij krawędzie modelu, geometrię szkicu 2D lub dane modelu krawędziowego, aby skopiować je do szkicu 3D.
- Po zakończeniu kliknij prawym przyciskiem myszy i wybierz opcję Gotowe.
W przypadku edycji geometrii 2D segmenty zawarte w szkicu 3D są aktualizowane. Dołączona geometria pozostanie w szkicu 3D, nawet jeśli zostanie usunięta oryginalna geometria 2D.
Możesz przerwać połączenie między dołączoną geometrią i geometrią macierzystą. Kliknij prawym przyciskiem myszy geometrię dołączoną i wybierz Przerwij połączenie. Po zerwaniu połączenia geometria odniesienia pozostanie w szkicu 3D i nie będzie już stowarzyszona z geometrią macierzystą.
Uwaga: Przed utworzeniem szkicu 3D utwórz wymaganą geometrię 2D. Aby dołączyć geometrię 2D po utworzeniu szkicu 3D, wykonaj jedną z poniższych czynności:
- Edytuj szkic 2D i dodaj geometrię.
- Utwórz szkic 2D, a następnie przeciągnij go w przeglądarce powyżej szkicu 3D.
